Модульное чистое помещение — это сборная, настраиваемая контролируемая среда, построенная с использованием предварительно спроектированных стеновых панелей, потолков, систем фильтрации и других компонентов, собранных на месте.
В отличие от традиционных чистых помещений, построенных в основном из сырья на объекте, в модульных чистых помещениях используются компоненты заводского изготовления, которые могут упростить установку, обслуживание и будущие модификации.
Они широко используются в фармацевтическом производстве, биотехнологиях, производстве медицинского оборудования и других отраслях, чувствительных к загрязнению.
В этом руководстве объясняется, как работают модульные чистые помещения, их основные компоненты, варианты конструкции, преимущества, затраты и ключевые факторы при выборе системы.
Оглавление

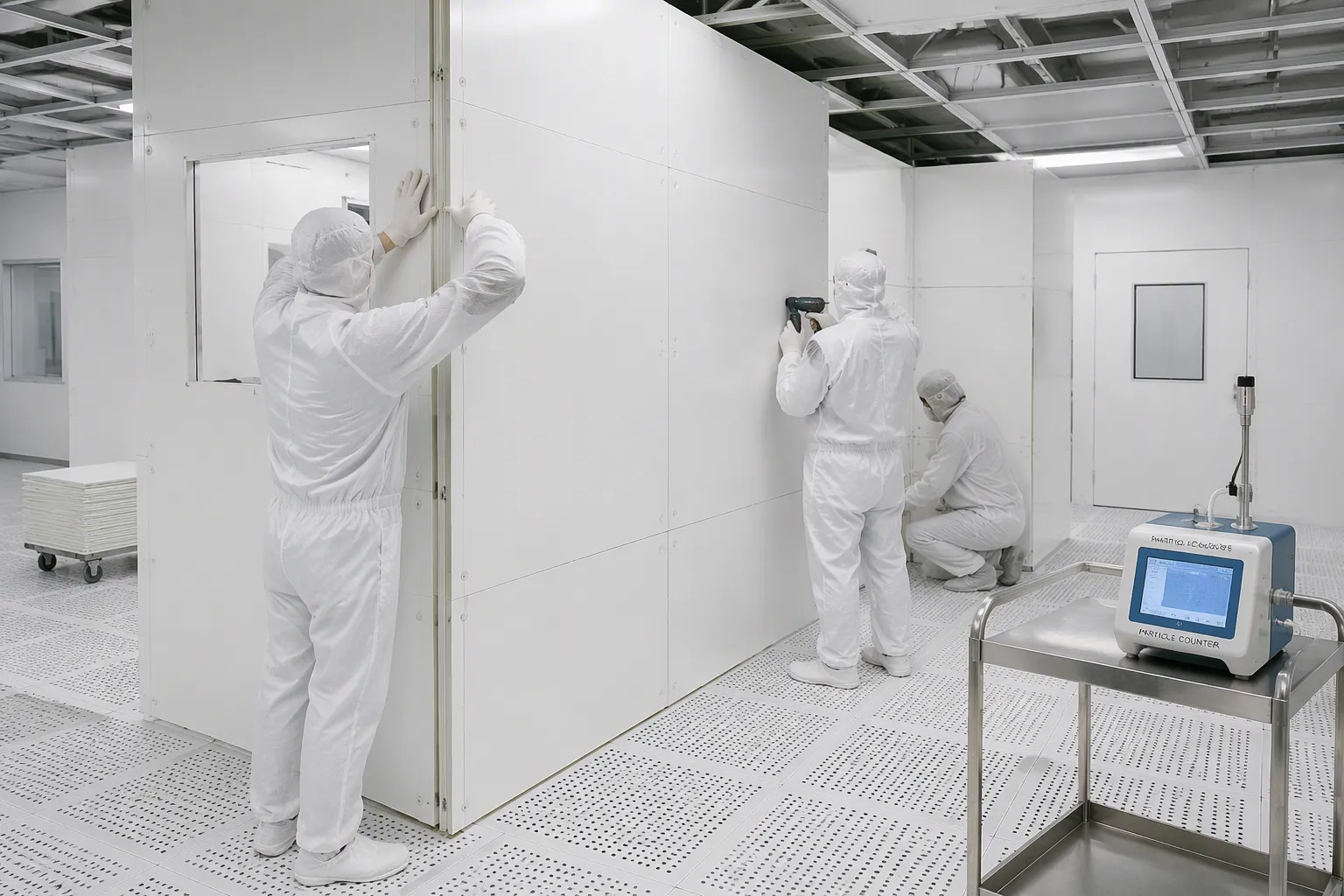

Модульное чистое помещение создает контролируемую производственную среду за счет сочетания герметичного корпуса со специальной системой фильтрации воздуха, управления потоками воздуха и мониторинга окружающей среды.
Его основная цель — поддерживать необходимый уровень чистоты, контролируя при этом такие условия окружающей среды, как температура, влажность и давление в помещении.
Модульные чистые помещения обычно состоят из нескольких взаимосвязанных систем:
Сборные стеновые и потолочные панели образуют ограждение чистого помещения.
Системы отопления, вентиляции и кондиционирования воздуха и фильтрации контролируют частицы в воздухе и условия окружающей среды.
Шлюзы и пропускные боксы контролируют перемещение персонала и материалов.
Освещение и электрические системы поддерживают производственные операции.
Системы мониторинга проверяют экологические показатели.
Требуемая конструкция зависит от производственного процесса, классификации чистоты и применимых нормативных требований.
В соответствии со стандартом ISO 14644-1:2015 чистые помещения классифицируются на основе концентрации частиц в воздухе определенного размера.
Для фармацевтических применений могут применяться дополнительные требования GMP, особенно если стерильные продукты или компоненты подвергаются воздействию во время производства.
Модульное чистое помещение состоит из нескольких сборных компонентов, предназначенных для создания закрытого, очищаемого и контролируемого загрязнения пространства.
Сборные панели образуют основную конструкцию модульного чистого помещения. Они изготавливаются в соответствии со спецификациями проекта и собираются на месте с использованием совместимых систем каркаса и уплотнений.
Общие параметры панели включают в себя:
Материал панели | Основные характеристики | Типичные соображения |
|---|---|---|
Сталь с порошковым покрытием | Прочная, гладкая, легко очищаемая поверхность. | Фармацевтические производственные площади |
Нержавеющая сталь | Коррозионная стойкость и химическая совместимость | Места, требующие частой уборки |
Алюминиевые соты | Легкий и конструктивно эффективный | Специализированная модульная конструкция |
Сэндвич-панель из минеральной ваты | Теплоизоляция и потенциальные преимущества противопожарной безопасности | Проекты с особыми требованиями к строительству |
Сэндвич-панель ПУ/ПИР | Теплоизоляция и легкая конструкция. | Проекты, требующие изолированных корпусов |
При выборе материала следует учитывать чистящие химикаты, требования пожарной безопасности, структурные нагрузки, изоляцию, долговечность поверхности и нормативные требования.
Пригодность каждой панели должна быть подтверждена ее фактическими характеристиками, а не полагаться только на тип материала.
Система HVAC контролирует подачу воздуха, фильтрацию, температуру, влажность и давление в чистом помещении.
В зависимости от применения модульные чистые помещения могут включать в себя:
Приточно-вытяжные установки (AHU)
HEPA-системы фильтрации
Фильтровентиляционные агрегаты (ФФУ)
Приточные и возвратные воздуховоды
Устройства контроля давления
Датчики температуры и влажности
Требуемый объем воздушного потока зависит от целевых показателей чистоты, образования частиц, расположения оборудования, активности персонала и требований по контролю загрязнения.
Не существует единой универсальной скорости воздухообмена для всех модульных чистых помещений.

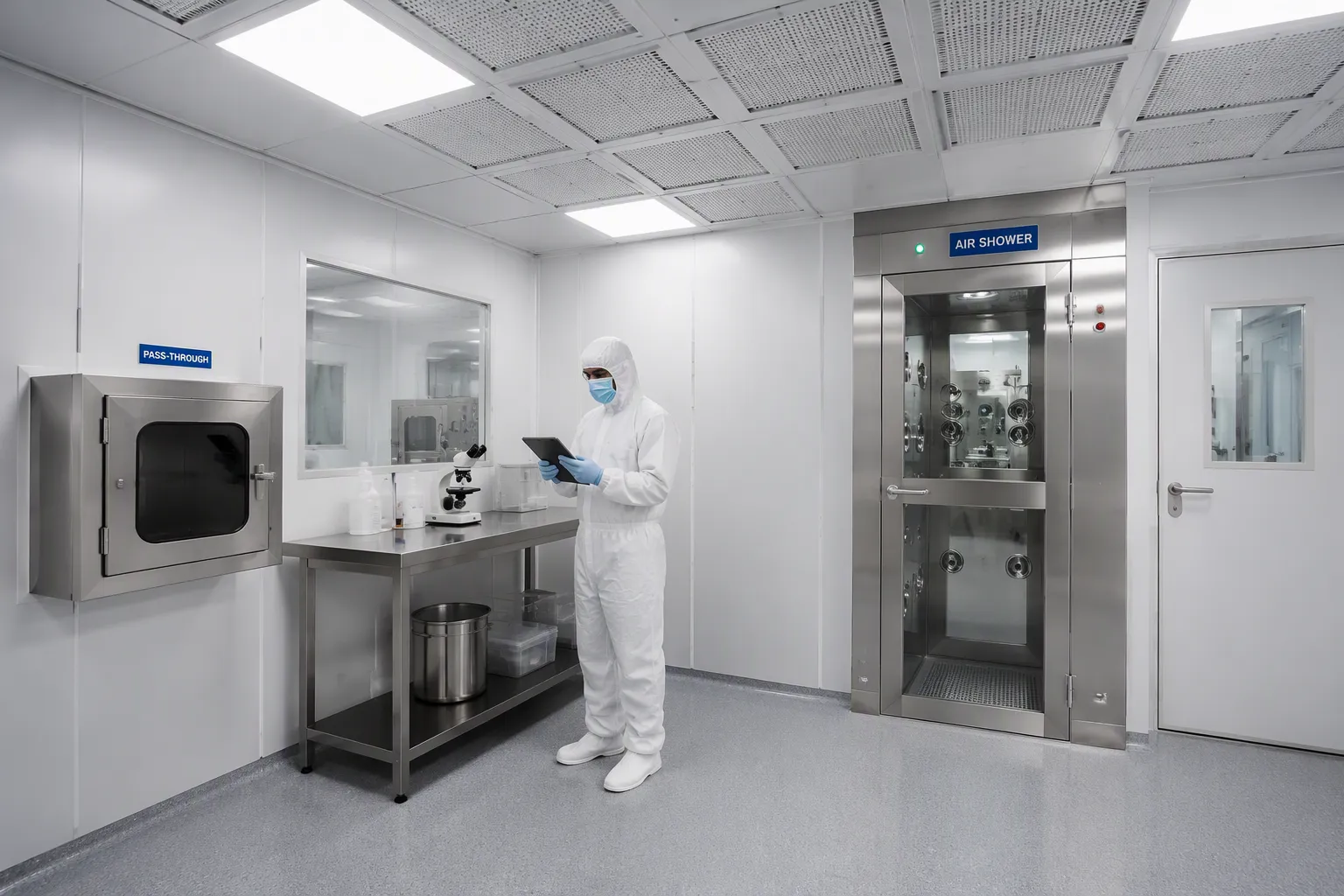

Двери чистых помещений, шлюзы для персонала и проходные камеры помогают контролировать перенос загрязнений между соседними помещениями.
Таможенные шлюзы для персонала обеспечивают контролируемый вход и переодевание, а пропускные боксы обеспечивают перемещение материалов без ненужного движения персонала.
В зависимости от процесса также могут быть встроены двери с блокировкой, контроль давления и контроль доступа.
Дополнительные компоненты помогают удовлетворить эксплуатационные требования чистых помещений.
Полы должны быть поддающимися очистке и устойчивыми к ожидаемым условиям эксплуатации. Освещение должно обеспечивать достаточную видимость, не создавая риска ненужного обслуживания или загрязнения.
Мониторинг окружающей среды может включать измерения частиц в воздухе, давления в помещении, температуры, влажности и микробиологический мониторинг, когда это необходимо.
Для фармацевтических проектов эти системы должны быть интегрированы в проект предприятия, а не выбираться независимо.
Модульные чистые помещения доступны в различных конфигурациях, в зависимости от их предполагаемого применения и требований к конструкции.
В чистых помещениях с твердыми стенами используются жесткие стеновые панели и герметичные структурные компоненты для создания относительно закрытой контролируемой среды.
Их обычно рассматривают для фармацевтического производства, производства медицинского оборудования и объектов, требующих строгого контроля окружающей среды.
Преимущества включают прочную конструкцию, очищаемые поверхности и возможность интеграции дверей, шлюзов и инженерных коммуникаций.
В чистых помещениях с мягкими стенами используются гибкие барьеры в виде штор вокруг несущей рамы, часто с верхней фильтрацией.
Они могут подойти для локальных операций, чувствительных к загрязнению, где нет необходимости в полностью закрытом чистом помещении с твердыми стенами.
Однако системы с мягкими стенками обычно предлагают разные уровни разделения окружающей среды и контроля давления. Их пригодность для фармацевтических применений GMP должна быть тщательно оценена.
Системы жестких панелей сочетают в себе сборные конструкции стен и потолков с настраиваемыми дверями, окнами, сервисными соединениями и фильтрующим оборудованием.
Гибридные конструкции могут включать в себя модульную конструкцию чистых помещений вместе с существующими элементами здания или специализированными технологическими шкафами.
Эти меры полезны, когда предприятиям требуется интеграция с существующей производственной инфраструктурой.

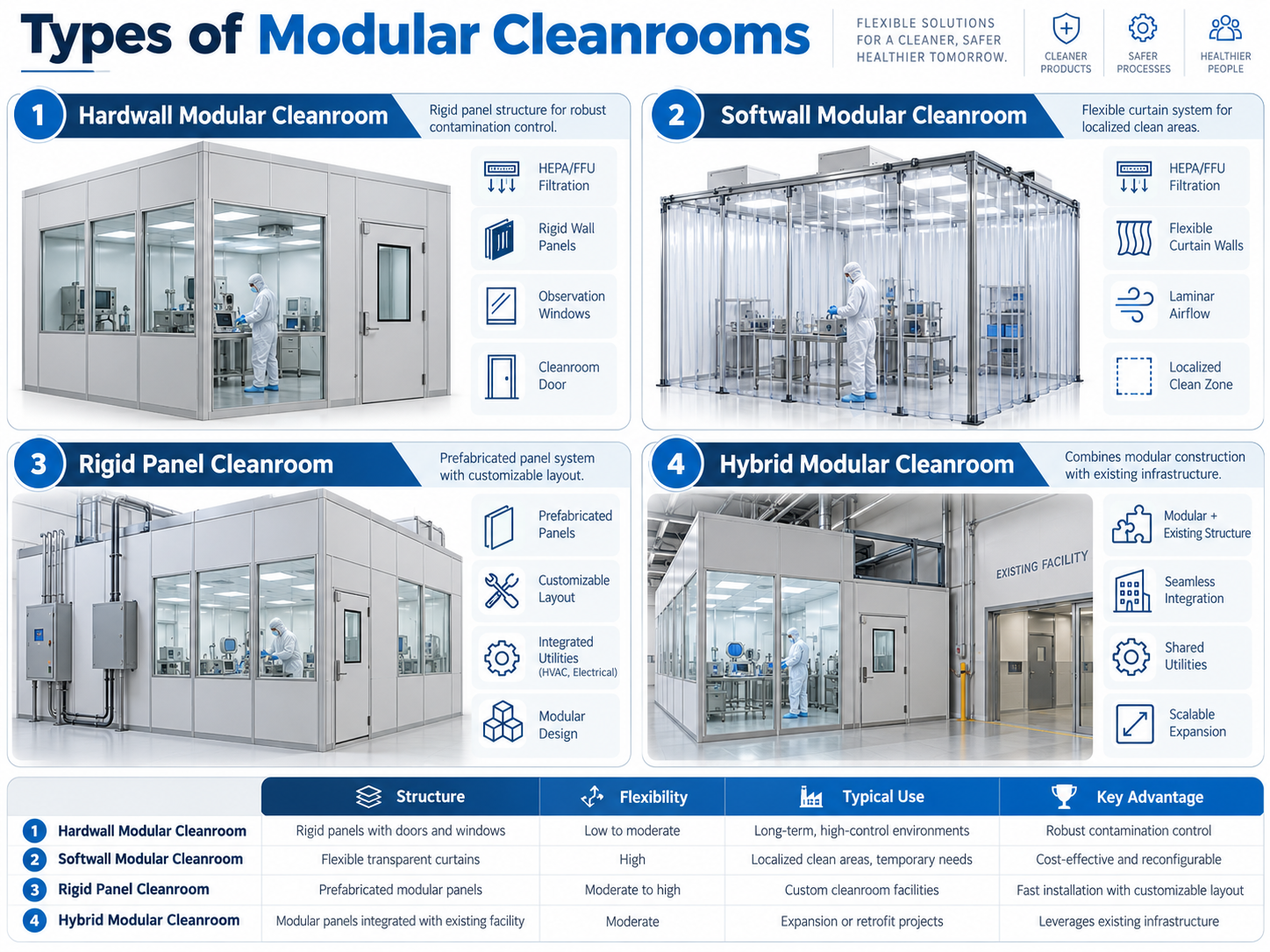

Тип чистого помещения | Структура | Основное преимущество | Типичное применение |
|---|---|---|---|
Хардволл | Жесткие закрытые панели | Надежное разделение окружающей среды | Фармацевтическое производство |
Софтволл | Гибкие шторные барьеры | Гибкая локализованная чистая зона | Отдельные сборочные и лабораторные процессы |
Жесткая панель | Сборная панельная система | Настраиваемая планировка и интегрированные услуги | Чистые помещения различных размеров |
Гибридный модульный | Сочетание модульных и существующих конструкций | Адаптируемость к ограничениям сайта | Модернизация и расширение объектов |
Соответствующую систему следует выбирать исходя из требуемых экологических характеристик, а не просто удобства установки.
Как модульные, так и традиционные чистые помещения могут быть спроектированы так, чтобы соответствовать определенным классам чистоты.
Основные различия связаны с методами строительства, гибкостью установки и будущими модификациями.
Фактор | Модульное чистое помещение | Традиционное чистое помещение |
|---|---|---|
Строительство | Сборные компоненты, собираемые на месте | Преимущественно построено на месте |
Установка | Может сократить некоторые строительные работы на площадке. | На объекте завершены дополнительные строительные работы |
Кастомизация | Настраиваемые размеры панели и встроенные компоненты | Гибкая архитектурная конструкция |
Расширение | Может поддерживать замену и реконфигурацию панели. | Изменения могут потребовать более масштабного ремонта. |
Переезд | Возможно при подходящей конструкции системы | Обычно менее практично |
Обслуживание | Компоненты могут быть индивидуально доступны или заменяемы. | Зависит от методов строительства |
Соответствие ISO/GMP | Требует соответствующего проектирования и квалификации. | Требует соответствующего проектирования и квалификации. |
Предварительное изготовление может сократить некоторые этапы строительства, поскольку компоненты изготавливаются до прибытия на место установки.
В некоторых проектах заводское изготовление и подготовка площадки могут происходить одновременно.
Однако общая продолжительность проекта по-прежнему зависит от инженерного одобрения, графиков производства, установки систем отопления, вентиляции и кондиционирования, подключений к инженерным сетям, ввода в эксплуатацию и квалификации.
Следовательно, модульную конструкцию следует оценивать на основе полного графика проекта, а не только времени сборки панелей.
Модульная конструкция может снизить некоторые затраты на рабочую силу на месте и будущие модификации, но это не всегда самый дешевый вариант.
Стоимость зависит от размера чистого помещения, необходимой классификации, материалов, системы отопления, вентиляции и кондиционирования, коммунальных услуг, интеграции оборудования и области квалификации.
Полное проектное предложение должно включать в себя как первоначальное строительство, так и долгосрочную эксплуатацию.
Модульные чистые помещения предлагают несколько практических преимуществ производителям, разрабатывающим новые объекты или модернизирующим существующие производственные площади.
Сборные панельные системы могут поддерживать изменения конфигурации помещений, расположения оборудования, а также потоков персонала или материалов.
Если они совместимы с исходным дизайном, секции могут быть расширены или переконфигурированы по мере изменения производственных требований.
Однако изменения, влияющие на экологические показатели, требуют соответствующей переоценки и, возможно, повторной квалификации.
Компоненты заводского изготовления позволяют сократить объем работ по резке, отделке и других строительных работ, выполняемых на месте.
Это особенно полезно при установке систем чистых помещений в существующих зданиях или действующих производственных объектах.
Модульная конструкция позволяет согласовывать панели помещений, двери, потолки, фильтрацию и инженерные коммуникации на этапе проектирования.
Это может упростить интерфейсы установки и помочь выявить потенциальные конфликты до начала строительства.
В зависимости от конструкции системы доступ к модульным компонентам, их ремонт или замена может быть проще, чем к постоянно построенным элементам здания.
Фактические преимущества обслуживания зависят от соединений панелей, наличия запасных частей и доступности установленных систем.
Модульные чистые помещения могут быть спроектированы для различных отраслей промышленности, при этом экологические требования определяются производственным процессом.
Фармацевтическое производство
Используется в отдельных стерильных и нестерильных производственных операциях, где необходим контроль загрязнения воздуха. Область применения может включать зоны асептического розлива и приготовления фармацевтических препаратов.
Биотехнологические объекты
Поддерживает чувствительные к загрязнению биологические процессы, лабораторную деятельность и отдельные операции по производству стерильных продуктов.
Производство медицинского оборудования
Используется для производственных операций, где загрязнение твердыми частицами может повлиять на качество устройства или последующую обработку.
Электроника и прецизионное производство
Обеспечивает производственную среду с контролем частиц для чувствительных компонентов, оптических изделий и электронных сборок.
Требуемый класс чистых помещений определяется не только отраслью. Различные операции на одном и том же объекте могут требовать разного контроля окружающей среды.
Модульная конструкция не обеспечивает автоматически классификацию ISO или соответствие GMP.
Модульное чистое помещение должно быть спроектировано, протестировано и сертифицировано для использования по назначению.
Согласно ISO 14644-1 классы чистых помещений определяются концентрацией частиц в воздухе.
Класс ИСО | Максимум частиц ≥0,5 мкм/м³ |
|---|---|
ИСО 5 | 3520 |
ИСО 6 | 35 200 |
ИСО 7 | 352 000 |
ИСО 8 | 3 520 000 |
Эти значения описывают чистоту частиц и не должны интерпретироваться как полные требования для стерильного фармацевтического производства.
Дополнительную информацию о критически важных областях применения в чистых помещениях можно найти в нашей статье « Когда вам нужно чистое помещение, отвечающее стандарту ISO 5?».
Для производства стерильных лекарственных средств Приложение 1 GMP ЕС устанавливает дополнительные требования к проектированию чистых помещений, контролю загрязнения, практике работы персонала, мониторингу и квалификации.
Модульное чистое помещение, предназначенное для производства, регулируемого GMP, должно соответствовать этим требованиям посредством инженерного проектирования и эксплуатационных процедур.
Соответствующая квалификация может включать в себя действия DQ, IQ, OQ и PQ вместе с соответствующими испытаниями производительности чистых помещений.
Проекты модульных чистых помещений обычно включают несколько скоординированных этапов: от первоначальной оценки требований до квалификации и окончательной передачи.
01
Оценка требований
Определите предполагаемые процессы, цели по обеспечению чистоты и нормативные требования.
02
Инженерное проектирование
Подготовьте планировку помещения, проект системы отопления, вентиляции и кондиционирования, спецификации материалов и требования к инженерным сетям.
03
Изготовление компонентов
Производство панелей, конструктивных элементов и избранного оборудования для чистых помещений.
04
Установка на месте
Соберите корпус и интегрируйте системы отопления, вентиляции и кондиционирования, электрические системы и системы мониторинга.
05
Тестирование и квалификация
Проверьте установленные системы, воздушный поток, фильтрацию, классификацию и эксплуатационные характеристики.
06
Передача и обслуживание
Предоставить соответствующую документацию, рабочие процедуры и условия технического обслуживания.
Точная последовательность может варьироваться в зависимости от объема проекта, условий строительства и производственных требований.
Выбор подходящего поставщика модульных чистых помещений требует большего, чем просто сравнение цен на панели.
Фармацевтическим производителям следует оценить инженерные возможности поставщика, опыт реализации проектов в чистых помещениях, интеграцию систем отопления, вентиляции и кондиционирования, а также квалификационную поддержку.
Область оценки | Что подтвердить |
|---|---|
Требования к процессу | Может ли конструкция поддерживать предполагаемые производственные операции? |
Классификация чистых помещений | Может ли система достичь требуемого уровня чистоты? |
Качество панелей и материалов | Соответствуют ли материалы с точки зрения очистки, долговечности и применимым строительным требованиям? |
Интеграция систем отопления, вентиляции и кондиционирования воздуха | Включены ли системы фильтрации, воздушного потока и давления в объем работ по проектированию? |
Интеграция оборудования | Может ли планировка разместить фармацевтические производственные линии? |
Квалификационная поддержка | Имеются ли документы о вводе в эксплуатацию, испытаниях и аттестации? |
Будущее расширение | Можно ли модифицировать систему, если меняются производственные требования? |
Прежде чем запросить ценовое предложение, подготовьте основную информацию о проекте, такую как размеры чистого помещения, предполагаемое использование, целевая классификация, расположение оборудования и ожидаемая производственная мощность.
Эти детали помогают поставщикам разработать более точное техническое предложение.
Marya предлагает проектирование чистых помещений, сборные компоненты для чистых помещений и интегрированные решения для фармацевтических предприятий.
Наши услуги охватывают проектирование чистых помещений, выбор оборудования, интеграцию систем отопления, вентиляции и кондиционирования, установку и квалификационную поддержку в соответствии с требованиями проекта.
Для фармацевтических производителей мы можем скоординировать планирование чистых помещений с производственным оборудованием и инженерными системами предприятия.
Наши решения включают в себя:
Индивидуальная планировка чистых помещений и инженерный проект
Модульные материалы и конструкционные компоненты для чистых помещений
Интеграция систем вентиляции, кондиционирования и фильтрации воздуха
Оборудование и аксессуары для чистых помещений
Услуги по монтажу и пуско-наладке
Квалификационная и техническая документация.
Marya также предоставляет решения для проектов чистых помещений для фармацевтических и других чувствительных к загрязнению производственных предприятий.
В качестве примера нашего опыта проектирования чистых помещений можно привести проект «Чистые помещения фармацевтической промышленности в Эфиопии» , который включал проектирование чистых помещений и системы экологического контроля для предприятия по производству ветеринарных фармацевтических препаратов.
Планируете проект модульного чистого помещения? Свяжитесь с Marya, чтобы обсудить требуемую классификацию чистоты, планировку производства, проектирование систем отопления, вентиляции и кондиционирования, а также индивидуальные решения для чистых помещений.
Время установки зависит от размера чистого помещения, сложности конструкции, готовности объекта и интеграции оборудования. Предварительное изготовление может сократить сборку на месте, но полный проект должен также включать установку системы отопления, вентиляции и кондиционирования, ввод в эксплуатацию, испытания и квалификацию.
Да. Модульное чистое помещение может быть спроектировано с учетом ограничений по содержанию частиц в воздухе по стандарту ISO 5. Достижение необходимой классификации зависит от системы фильтрации, конструкции воздушного потока, целостности корпуса и успешных испытаний.
Да, при условии надлежащего проектирования, изготовления, квалификации и эксплуатации. Модульная конструкция сама по себе не гарантирует соответствия GMP. Фармацевтические производители также должны соблюдать применимые требования к процессам и контролю загрязнения.
Некоторые модульные системы чистых помещений можно расширять, реконфигурировать или перемещать. Осуществимость зависит от исходного проекта, соединений панелей, мощности системы отопления, вентиляции и кондиционирования, инженерных систем и условий здания. Изменения могут потребовать переаттестации.
В чистых помещениях с твердыми стенами используются жесткие закрытые панели, а в системах с мягкими стенами используются гибкие завесы вокруг несущей конструкции. Системы с твердыми стенками обычно обеспечивают более сильное физическое разделение и могут лучше подходить для более жестких требований к объектам.
Стоимость зависит от площади чистого помещения, требуемой классификации, материалов панелей, мощности системы отопления, вентиляции и кондиционирования, коммунальных услуг и области квалификации. Полное предложение должно включать проектирование, оборудование, строительство, ввод в эксплуатацию и эксплуатацию.
Производители должны указать предполагаемое применение, размер чистого помещения, целевую классификацию, требования к производственному оборудованию, условия на месте, а также любые применимые требования GMP или нормативные требования.
Модульное чистое помещение представляет собой готовый и настраиваемый подход к созданию производственных сред с контролируемым загрязнением.
Его основные преимущества включают гибкую конструкцию, комплексное проектирование и возможность упрощения будущих модификаций.
Однако производительность чистых помещений зависит от всей конструкции системы, включая фильтрацию, воздушный поток, мониторинг окружающей среды и квалификацию.
Для фармацевтических производителей выбор поставщика модульных чистых помещений, имеющего опыт проектирования чистых помещений и интеграции производственного оборудования, может помочь поддержать более скоординированный проект предприятия.
