Как одна крошечная пылинка может разрушить спасительную вакцину? В чистых помещениях контролируются мельчайшие частицы в воздухе, чтобы предотвратить подобные катастрофы. Это специальное пространство фильтрует воздух, контролирует воздушный поток и следует строгим правилам. В таблице ниже показана огромная разница в уровнях частиц..
Среда | Количество частиц (≥0,5 мкм) |
|---|---|
Типичный воздух в помещении (не чистом помещении) | 500 000 – 1 000 000 на кубический фут |
чистое помещение ISO 5 | ≤ 3520 за кубический метр |
Это чистое помещение снижает загрязнение в миллионы раз. Каждая деталь, от HEPA-фильтров до ступенек, работает вместе. Знание того, как работают эти системы, показывает, почему они важны. Пространство защищает продукты, пациентов и исследования. Читатели увидят, как работают эти контролируемые помещения и почему на них полагаются отрасли промышленности.
Оглавление
В чистых помещениях мельчайшие частицы в воздухе контролируются для обеспечения безопасности продуктов и людей.
ISO 14644-1 устанавливает мировые стандарты чистоты чистых помещений путем подсчета частиц.
Фильтры HEPA и ULPA удаляют почти все частицы, причем HEPA улавливает 99,97% частиц размером 0,3 микрона.
Однонаправленный поток воздуха выталкивает частицы из важных зон, а турбулентное разбавление перемешивает воздух для снижения загрязнения.
Люди являются причиной 70% загрязнения чистых помещений, поэтому необходима правильная одежда и медленные движения.
Чистые помещения необходимы в производстве лекарств , электроники и больницах, чтобы обеспечить безопасность и высокое качество продукции.
Модульные чистые помещения более гибкие и могут быть установлены быстрее, чем традиционные.
Регулярные проверки и уход обеспечивают соответствие чистых помещений необходимым стандартам.
Чистая комната — это специальное помещение, построенное таким образом, чтобы количество мельчайших частиц в воздухе было очень низким. Международный стандарт ISO 14644-1 устанавливает точные правила для этих пределов. Этот стандарт сортирует чистые помещения по тому, сколько частиц определенного размера может находиться в одном кубическом метре воздуха. Система сортировки дает предприятиям всего мира единый способ говорить о чистоте. Инженеры строят эти помещения так, чтобы обеспечить точное количество частиц, а также контролировать температуру, влажность и давление. Эти дополнительные факторы имеют значение, поскольку они влияют на качество продукта и стабильность процесса.
Стандарт ISO 14644-1 является основной основой для сортировки в чистых помещениях. В нем указано максимально допустимое количество частиц для каждого класса. В таблице ниже показаны эти пределы для частиц разного размера.
Класс ИСО | ≥0,1 мкм | ≥0,2 мкм | ≥0,3 мкм | ≥0,5 мкм | ≥1,0 мкм | ≥5,0 мкм |
|---|---|---|---|---|---|---|
ИСО 1 | 10 | — | — | — | — | — |
ИСО 2 | 100 | 24 | 10 | — | — | — |
ИСО 3 | 1000 | 237 | 102 | 35 | 8 | — |
ИСО 4 | 10 000 | 2370 | 1020 | 352 | 83 | — |
ИСО 5 | 100 000 | 23,700 | 10 200 | 3520 | 832 | 29 |
ИСО 6 | — | — | — | 35 200 | 8,320 | 293 |
ИСО 7 | — | — | — | 352 000 | 83 200 | 2930 |
ИСО 8 | — | — | — | 3 520 000 | 832 000 | 29,300 |
ИСО 9 | — | — | — | 35 200 000 | 8 320 000 | 293 000 |
Примечание. Значения показывают максимально допустимое количество частиц в кубическом метре воздуха.
Каждый класс ISO имеет разные рабочие места. В чистом помещении ISO 5 допускается содержание только 3520 частиц размером 0,5 мкм на кубический метр. Этот уровень подходит для асептического розлива , где сохранение стерильности имеет жизненно важное значение. В чистом помещении ISO 7 допускается удержание 352 000 частиц одного размера. Многие фармацевтические компании используют помещения ISO 7 для зон вокруг изоляторов. Номер класса снижается по мере повышения чистоты. Меньшие цифры означают более строгие правила и более сложную разработку.
Размер частиц имеет такое же значение, как и количество. Частицы меньшего размера несут другие опасности, чем более крупные. Таблица ISO отслеживает частицы размером от 0,1 мкм до 5,0 мкм. Человеческий волос во много раз шире, чем частицы, контролируемые в чистых помещениях. Частицы, контролируемые в чистых помещениях, намного меньше. Для сравнения: бактерии обычно крупнее отслеживаемых частиц. Вирусы могут быть еще мельче. Стандарт требует подсчета частиц на многих уровнях размера. Этот метод дает полное представление о качестве воздуха. Условия чистых помещений необходимо проверять во всех этих диапазонах, чтобы соответствовать требованиям.
Промышленности нужны чистые помещения, потому что загрязнение портит продукцию. Одна-единственная частица может разрушить всю партию. Результаты варьируются от напрасной траты материалов до вреда для пациентов. Качество чистых помещений напрямую влияет на безопасность продукции и здоровье населения.
Производительность производства зависит от чистоты условий. При производстве полупроводников частица пыли может вызвать короткое замыкание микрочипа. Одна грязная пластина может стоить тысячи долларов. Производство лекарств сталкивается с аналогичными проблемами. Грязную партию исправить невозможно. Компании должны выбросить весь тираж. Эти потери сокращают прибыль и замедляют предложение. Правила чистых помещений существуют для того, чтобы остановить эти потери. Надлежащий контроль окружающей среды гарантирует соответствие продукции стандартам. Группы контроля качества часто проверяют количество частиц. Они подтверждают, что чистое помещение работает так, как задумано. Более высокие урожаи достигаются за счет постоянного контроля загрязнения.
Безопасность пациентов определяет дизайн чистых помещений в здравоохранении. Инъекционные препараты не должны содержать частиц и микробов. Стерильным продуктам необходима среда, предотвращающая контаминацию. Производители лекарств следуют строгим правилам. Они поддерживают чистые помещения на протяжении всего производства. Температура и влажность также нуждаются в тщательном контроле. Базовое руководство ISPE и ASHRAE предполагают, что относительная влажность 30–60% является общим рабочим диапазоном для производства лекарств. Некоторые предприятия успешно аттестуют более широкие диапазоны относительной влажности 20–70% при условии, что они могут показать с помощью квалификационных данных и постоянного мониторинга, что более широкий диапазон не вредит качеству продукции, контролю за микробами или целостности процесса.
Регулирование температуры следует аналогичной логике. В большинстве регионов, где распространены наркотики, температура варьируется от 15°C до 25°C . Предприятия часто придерживаются более жесткого диапазона заданного значения. Например, в общих помещениях может быть целевая температура 22°C, а в помещениях ISO 7 — около 17–18°C. Эти условия защищают как продукцию, так и работников. Операторам в полных халатах необходима комфортная температура. Продукты с особыми потребностями в хранении нуждаются в стабильных условиях. Среда чистого помещения уравновешивает все эти потребности. От этого тщательного контроля зависит чистота конечного продукта. Без чистых помещений не было бы современной медицины и электроники. Окружающая среда защищает новые идеи и спасает жизни.
Чистые помещения зависят от воздушного потока для контроля частиц в воздухе. Движение воздуха удаляет загрязнения и не дает им оседать на продуктах. Существуют две основные стратегии воздушного потока: турбулентное разбавление и вытесняющий поток. Каждый метод подходит для разных уровней чистоты. Инженеры выбирают правильную стратегию, исходя из класса ISO и выполняемых внутри помещения работ. Перепады давления также играют важную роль. Они предотвращают попадание грязного воздуха в более чистые зоны. Вместе поток воздуха и давление создают контролируемые условия, необходимые для промышленности.
Турбулентное разбавление использует воздушные струи для смешивания чистого воздуха с воздухом помещения. Система разбавляет частицы до приемлемого уровня. Этот метод хорошо работает для чистых помещений более низкого класса, таких как ISO 7 и ISO 8. Воздух, отфильтрованный HEPA, поступает через потолочные диффузоры. Воздух смешивается с воздухом помещения. Частицы распространяются по всему пространству. Разбавление со временем снижает их концентрацию. Этот подход требует меньше фильтров и меньших затрат. Многие предприятия используют турбулентное разбавление для менее критических зон.
В чистом помещении ISO 7 обычно требуется 60–90 воздухообменов в час. Такая высокая скорость оборота удерживает количество частиц в определенных пределах. Схема воздушного потока не однонаправленная. Воздух движется от потолка к полу по смешанной схеме. Покрытие потолка HEPA-фильтрами обычно достигает 15–20%. Комната зависит от постоянного разбавления, а не от сметания частиц.
Класс чистых помещений | Воздухообмен в час (ACH) |
|---|---|
ИСО 7 | 60–90 |
В таблице показан диапазон ACH для чистых помещений ISO 7 . Более высокие значения ACH повышают чистоту. Для чистого помещения ISO 6 требуется 150–240 ACH. Связь между ACH и количеством частиц прямая. Больше смен воздуха означает более быстрое разбавление.
Чистое помещение ISO-7/класса 10k требует 60 воздухообменов в час..
Эта блочная цитата выделяет минимальный порог. Комната должна поддерживать эту скорость, чтобы сохранить свою классификацию. Сертификационные испытания подтверждают, что система обеспечивает правильный воздушный поток.
Вытесняющий поток создает поршневое движение воздуха. Чистый воздух поступает через полный потолок фильтров HEPA или ULPA. Воздух движется в одном направлении, обычно от потолка к полу. Он выталкивает частицы вниз и наружу через напольные решетки. Этот метод обеспечивает самый высокий уровень контроля загрязнения. Однонаправленный поток важен для ISO 4 и более чистой окружающей среды. Критические зоны, такие как зоны заполнения, требуют этой стратегии. Операторам, работающим рядом с открытыми контейнерами, необходима максимальная защита. Вытесняющий поток гарантирует, что частицы не задерживаются вблизи чувствительных продуктов.
Скорость воздуха в зонах однонаправленного потока остается постоянной. Равномерное движение предотвращает обратный поток и турбулентность. Продукты располагаются прямо на пути чистого воздуха. Любые частицы, созданные персоналом или оборудованием, немедленно удаляются. Эта стратегия воздушного потока требует более тщательного проектирования и более высоких затрат. Преимущества для критически важных процессов оправдывают инвестиции. Подача чистого воздуха в эти зоны осуществляется за счет целого потолка фильтров.
ACH измеряет, сколько раз в час заменяется объем воздуха в помещении. Более высокие значения ACH коррелируют с более чистыми условиями. В чистом помещении ISO 7, работающем при 60 Ач, весь воздух заменяется каждую минуту. Для чистых помещений ISO 5 требуется гораздо более высокий ACH, чем для ISO 7, часто исчисляемый сотнями. Точное количество зависит от конструкции помещения и скорости образования частиц.
Условия чистых помещений зависят от поддержания правильного ACH. Инженеры рассчитывают необходимый ACH, исходя из класса ISO и размера помещения. Система HVAC должна постоянно обеспечивать необходимую подачу чистого воздуха. Системы мониторинга отслеживают скорость воздушного потока и предупреждают операторов о любых изменениях. Если ACH упадет ниже минимума, количество частиц может увеличиться. Регулярные сертификационные испытания подтверждают соответствие системы требованиям.
Типичный ACH для ISO 7 составляет 60–90 изменений в час. Этот диапазон гарантирует, что концентрация частиц останется в определенных пределах. Это достигается за счет воздуха, фильтруемого HEPA, поступающего на уровень потолка. Возвратный воздух выходит через низкие вентиляционные отверстия в стене. Разбавление удерживает частицы на безопасном уровне для большинства фармацевтических операций . Условия остаются стабильными до тех пор, пока поток воздуха остается постоянным.
Типичные воздухообмены: 60–150 воздухообменов в час для воздуха, отфильтрованного HEPA.
Схема воздушного потока: неоднонаправленная или смешанная, обычно вертикальная от потолка до пола.
Покрытие потолка фильтрации: 15–20 %
В списке суммированы ключевые параметры для чистых помещений более низкого класса . Эти цифры служат ориентиром для проектирования и проверки.
Перепады давления предотвращают перекрестное загрязнение между соседними участками. Чистые помещения более высокого класса поддерживают положительное давление по сравнению с помещениями более низкого класса. Это положительное давление выталкивает воздух наружу. Частицы из менее чистых зон не могут попасть внутрь. Рекомендуемый перепад давления составляет 10–15 Паскалей (0,04–0,06 дюйма водного столба). Этот каскад давления обеспечивает поток воздуха из чистых зон в грязные.
Отрицательное давление действует наоборот. Он затягивает воздух в помещение. На предприятиях используется отрицательное давление для опасных операций. Зоны, в которых работают сильнодействующие соединения или инфекционные материалы, требуют изоляции. Более низкое давление внутри предотвращает выход загрязнений. Прихожая часто действует как шлюзовая камера между зонами разного давления.
Каскад давления имеет решающее значение для поддержания условий в чистом помещении. Двери должны открываться в сторону более высокого давления. Такая конструкция помогает сохранять герметичность при закрытых дверях. Системы мониторинга постоянно отслеживают разницу давления. Сигналы тревоги подаются, если дифференциал падает ниже заданного значения. Операторы оперативно реагируют на восстановление баланса.
Сочетание контроля воздушного потока и давления защищает целостность продукта. Подача чистого воздуха поступает с нужной скоростью и в нужном направлении. Градиенты давления направляют воздух из чистых зон в менее чистые. Эта система сводит к минимуму риск загрязнения. Отрасли промышленности, которым необходима нетронутая окружающая среда, полагаются на эти принципы. Конструкция воздушного потока и управление давлением составляют основу работы чистых помещений.
В чистом помещении используется несколько систем, которые работают вместе. Каждая деталь помогает содержать пространство в чистоте. Инженеры проектируют эти детали как одну целостную систему. Система фильтрации очищает поступающий воздух. Стены и полы не оставляют частиц. Системы поддержки поддерживают постоянную температуру и влажность. Вместе эти части создают охраняемую территорию, необходимую промышленности.
Фильтрация – это первый способ остановить попадание частиц в воздух. Система обработки воздуха перемещает фильтрованный воздух через чистое помещение с заданной скоростью. Эти системы стоят больших денег. ОВК и фильтрация часто составляют 35–55% от общих затрат на строительство чистых помещений для ISO 7 и более чистых помещений. Для чистых помещений ISO 7 эта доля часто достигает 40–50% стоимости проекта. Эта стоимость показывает, насколько важно качество воздуха для контроля загрязнения.
HEPA-фильтры выполняют большую часть работы в чистых помещениях. По определению, эти фильтры улавливают не менее 99,97% частиц размером 0,3 микрона . Эта производительность соответствует рейтингу MERV 17 или выше . Обычная шкала MERV для домов заканчивается на отметке 16. Фильтры HEPA работают выше этого диапазона.
Агентство по охране окружающей среды сообщает, что фильтры HEPA не имеют рейтинга по обычной шкале MERV (которая достигает 16). Вместо этого они определяются тем, что они делают: улавливают как минимум 99,97% частиц размером 0,3 микрона. Эта производительность соответствует рейтингу MERV 17 или выше.
Фильтры ULPA работают еще лучше, улавливая более мелкие частицы с чрезвычайно высокой эффективностью. На предприятиях, где работают с очень деликатными продуктами, в ключевых зонах часто используются фильтры ULPA. Выбор между HEPA и ULPA зависит от класса ISO и потребностей конкретного процесса.
Фильтровально-вентиляторные агрегаты объединяют вентилятор и фильтр в одном корпусе. Эти устройства монтируются непосредственно в потолочную решетку. Каждый FFU пропускает воздух через свой фильтр и выдувает чистый воздух вниз. Такая конструкция позволяет легко вносить изменения. Работники могут добавлять или удалять FFU по мере изменения потребностей.
Вентиляционные установки обслуживают более крупные здания. Эти центральные системы кондиционируют и фильтруют воздух перед отправкой его по воздуховодам. Кондиционеры контролируют температуру, влажность и давление во многих помещениях. Они включают в себя фильтры предварительной очистки, охлаждающие змеевики, нагревательные детали и вентиляторы. Резервные детали в конструкции AHU обеспечивают бесперебойную работу. Если один вентилятор выходит из строя, запасной поддерживает поток воздуха. Эта резервная копия защищает чистое помещение от внезапных отключений.
Физическая структура чистого помещения имеет такое же значение, как и его вентиляционное оборудование. Стены, потолки и полы не должны оставлять частицы. Системы поддержки обеспечивают безопасные и стабильные условия труда. Эти части работают вместе, чтобы защитить контролируемое пространство.
Выбор материала подчиняется строгим правилам. Поверхности должны противостоять ржавчине и выдерживать многочисленные чистки с использованием дезинфицирующих средств . Нержавеющая сталь с молочной отделкой 2B, № 4 или электрополированной поверхностью обеспечивает минимальный риск загрязнения. Электрополированные поверхности дают максимально гладкую поверхность.
Материальная собственность | Ключевое требование |
|---|---|
Поверхностная обработка | 2B, молочная отделка № 4 или электрополировка для нержавеющей стали. |
Выпадение частиц | Очень незначительное выпадение при трении или ношении (ASTM F51). |
Шероховатость поверхности | Показатели низкой шероховатости (Ra) являются лучшими. |
Электростатический контроль | Рассеивающие статическое электричество или проводящие поверхности (ANSI/ESD S20.20) |
Строительство | Без швов, с закругленными углами. |
Низкое выделение частиц для уменьшения загрязнения воздуха
Химическая стойкость к воздействию дезинфицирующих и стерилизующих средств.
Влагостойкость предотвращает рост микробов и износ поверхностей.
Гладкая, непористая поверхность , обеспечивающая легкую очистку.
Прочная конструкция , обеспечивающая хорошую работу при нормальном использовании
Бесшовная конструкция для устранения трещин, в которых скапливаются частицы или микробы.
Модульные панели для чистых помещений предлагают практические преимущества. Производители изготавливают эти панели заранее с правильной отделкой поверхности. Установка происходит быстро на месте. Панели создают гладкие, бесшовные стены, которые предотвращают накопление частиц.
Хорошее освещение помогает работникам хорошо видеть и предотвращает попадание грязи. Светильники должны быть герметизированы, чтобы предотвратить попадание частиц. Встраиваемые светильники с гладкими линзами имеют меньше мест для скопления пыли. Уровни освещенности устанавливаются на уровне, соответствующем выполняемым задачам.
Контроль температуры и влажности защищает как продукты, так и людей. В большинстве районов распространения наркотиков температура варьируется от 15°C до 25°C. Влажность обычно держится в пределах 30–60%. Эти диапазоны останавливают капли воды, статическое электричество и рост микробов. Работникам, носящим полные халаты, нужна комфортная температура, чтобы оставаться сосредоточенными и соблюдать правила. Система HVAC постоянно контролирует эти факторы. Датчики проверяют условия и при необходимости регулируют поток воздуха. Такой постоянный контроль обеспечивает стабильность чистого помещения и соблюдение отраслевых правил.
Помещения для чистых помещений имеют несколько структурных форм. Каждый тип обслуживает разные бюджеты, сроки и операционные потребности. Выбор между ними определяет как первоначальные инвестиции, так и долгосрочную гибкость. Компании должны сопоставить свои текущие производственные потребности с планами будущего роста.
В чистых помещениях с твердыми стенами используются жесткие панели, изготовленные из таких материалов, как нержавеющая сталь или алюминий с порошковым покрытием. Эти конструкции обеспечивают высочайшую долговечность и лучшую защиту от загрязнения. Прочная конструкция устойчива к повреждениям в результате частой чистки и воздействия дезинфицирующих средств. Конструкции из жестких стенок подходят для объектов, которым необходима стабильная и долгосрочная эксплуатация. Они также более эффективно справляются с более высокими классами чистоты. Жесткая конструкция поддерживает более тяжелое оборудование и с большей надежностью выдерживает перепады давления. Большинство фармацевтических заводов выбирают строительство из жестких стенок для своих основных производственных помещений. Эти помещения становятся постоянными частями здания. Они требуют значительного ремонта для изменения или расширения.
В чистых помещениях с мягкими стенами используются гибкие шторы или виниловые панели, подвешенные к потолочной решетке. Эти корпуса стоят значительно дешевле, чем альтернативы из жестких стенок. Для базового применения класса 8 по стандарту ISO чистые помещения с мягкими стенами стоят примерно 8–12 долларов за квадратный фут , что на 30–40 % ниже, чем чистые помещения с твердыми стенами (15–25 долларов за квадратный фут). Однако для более высоких уровней чистоты, таких как класс 6 по ISO, затраты на мягкие стены возрастают до 12–18 долларов за квадратный фут из-за повышенных требований к герметизации и очистке. Это сокращает разрыв с жесткими стенками начального уровня. Поскольку ISO 7 находится между этими двумя классами, разница в стоимости квадратного фута меньше, чем у ISO 8, но больше, чем у ISO 6, при этом мягкие стены остаются более экономичным вариантом.
Тип чистого помещения | Диапазон стоимости (за кв. фут) |
|---|---|
Софтволл | 80–200 долларов США |
Хардволл | 200–500 долларов США |
Эти диапазоны относятся к полностью установленным системам . Мягкая перегородка оказывается более рентабельной для классов ISO 7/8, тогда как твердая перегородка подходит для более высоких классификаций. Для приложений ISO 7 наиболее актуальны нижний предел диапазона жестких стенок и верхний предел диапазона мягких стен, что указывает на потенциальную разницу в стоимости от 0 до 420 долларов США за квадратный фут в зависимости от конкретных требований.
В модульных чистых помещениях используются сборные панели, изготовленные за пределами предприятия. Эти панели поставляются готовыми к быстрой сборке. Этот метод строительства значительно сокращает время установки по сравнению с традиционными сборками.
Метод строительства | Время установки |
|---|---|
Традиционные сборки | Может занять месяцы |
Модульная конструкция | Занимает всего несколько часов или дней |
Будущие модификации: сборные модульные чистые помещения можно реконфигурировать, перемещать или расширять.
Традиционные постройки: обычно являются постоянными и требуют капитального ремонта.
Вывод: для производителей, планирующих долгосрочный рост, сама по себе эта гибкость может оправдать модульный подход..
Чистые помещения, построенные из палок, по-прежнему составляют примерно 85% действующих чистых помещений в фармацевтической промышленности во всем мире. На долю модульных и PODular чистых помещений приходится оставшиеся 15%. Эта доля продолжает расти, поскольку все больше компаний осознают преимущества сборных конструкций.
Модульные системы плавно интегрируются в существующие здания. Инженеры проектируют панели так, чтобы они соответствовали существующему оборудованию и элементам конструкции. Такой подход сводит к минимуму сбои в текущих операциях. Компании могут добавить гардеробную или повысить свою классификацию, не снося и не начиная заново. . Marya предлагает проекты чистых помещений «под ключ», сочетающие в себе модульные панели, системы HVAC и полный комплекс услуг по проверке. Их решения обслуживают клиентов почти в 60 странах. Компания разрабатывает каждый проект с учетом конкретных нормативных требований и производственных целей.
Аренда чистых помещений предлагает практическое решение для краткосрочных проектов. Компании, столкнувшиеся с поломкой оборудования или скачками производства, могут быстро арендовать временные помещения. Арендованные устройства поставляются предварительно настроенными и готовыми к сертификации. Этот вариант позволяет избежать капитальных затрат на постоянное строительство. Исследовательские лаборатории и центры клинических испытаний часто арендуют помещения для проведения исследований ограниченной продолжительности.
Переносные палатки для чистых помещений представляют собой самое простое решение по сдерживанию загрязнения. Эти легкие конструкции собираются за несколько часов. Они подходят для полевых операций, экстренного производства или пилотных исследований. Палатки обеспечивают базовый контроль частиц при минимальных затратах. Однако они обеспечивают меньший контроль окружающей среды, чем жесткие конструкции. Управление температурой и влажностью остается ограниченным. Прежде чем выбирать этот вариант, компаниям следует оценить чувствительность своих процессов. Среда чистого помещения должна соответствовать требованиям защиты продукта. Каждый тип конструкции обеспечивает разные уровни контроля и обеспечения качества.

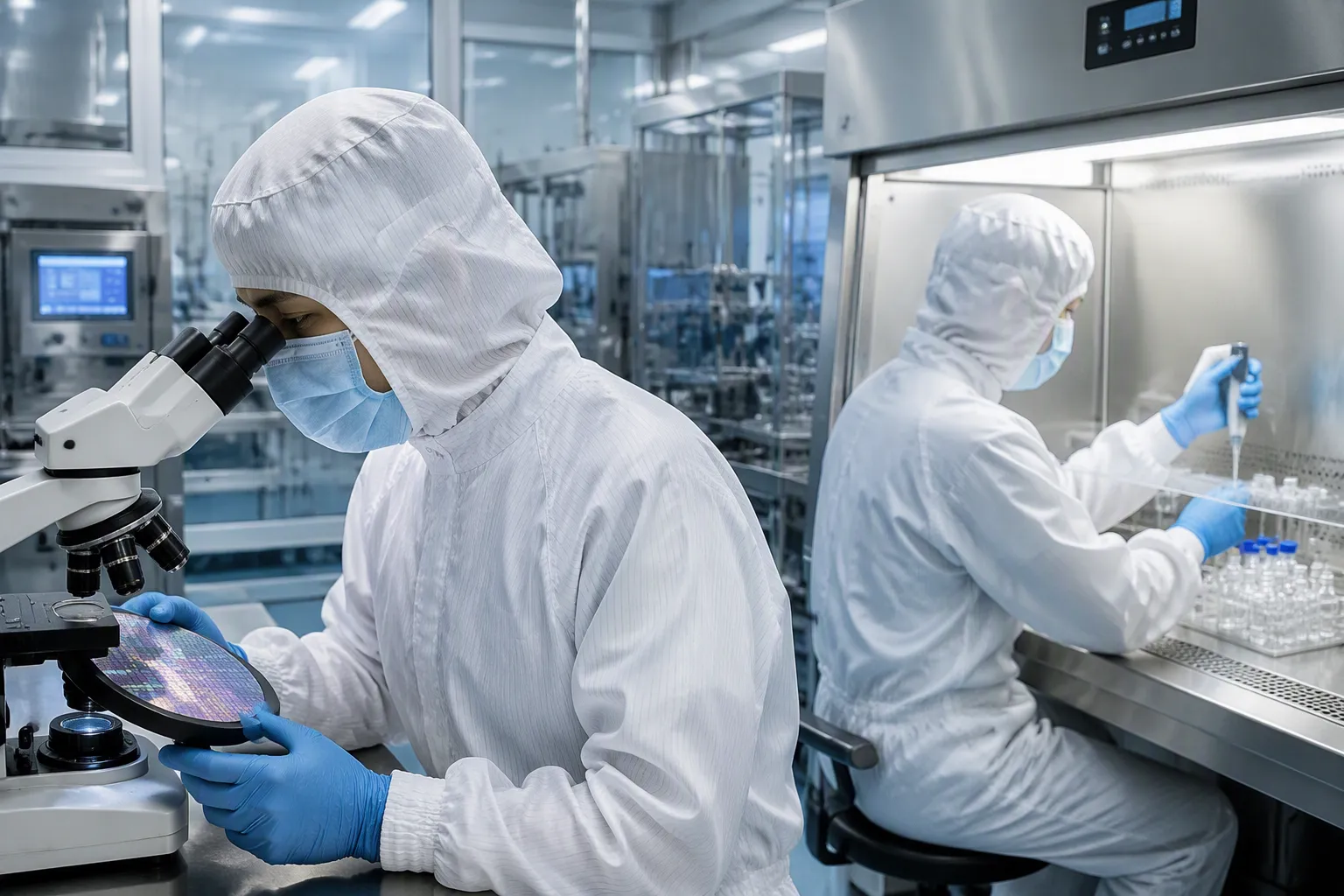

Чистые помещения служат основой многих современных отраслей промышленности. Каждый сектор требует определенного уровня чистоты в зависимости от своей продукции и процессов. Контролируемые условия защищают чувствительные материалы от загрязнения. Промышленность использует эти пространства для поддержания стандартов качества и безопасности.
Производство полупроводников требует одних из самых строгих условий чистых помещений в мире. Микрочипы содержат миллиарды крошечных транзисторов. Одна частица пыли может разрушить целую пластину. В полупроводниковой промышленности на критически важных этапах используются среды класса 3 по стандарту ISO или более чистые среды.
Фотолитография печатает микроскопические схемы на кремниевых пластинах. Этот процесс требует предельной точности. Максимально допустимые концентрации частиц для чистых помещений класса 3 по ISO соответствуют строгим ограничениям:
0,1 мкм: ≤ 1000 частиц на кубический метр.
0,2 мкм: ≤ 237 частиц на кубический метр
0,3 мкм: ≤ 102 частиц на кубический метр
0,5 мкм: ≤ 35 частиц на кубический метр
1,0 мкм: ≤ 8 частиц на кубический метр
Наибольший размер частиц с явным ограничением составляет 1,0 мкм. Частицы большего размера подпадают под действие кумулятивных ограничений для меньших размеров. Производство полупроводников использует однонаправленный поток воздуха для удаления частиц с пластин. Окружающая среда должна оставаться стабильной на протяжении всего производственного процесса. Любое колебание условий может испортить часы работы и тысячи долларов на материалы.
Фармацевтическое производство и биотехнологические исследования зависят от чистых помещений для защиты пациентов. Инъекционные наркотики не должны быть загрязнены. Приложение 1 GMP Европейского Союза устанавливает строгие правила асептической обработки. Эти правила определяют характеристики чистых помещений класса А для критических зон.
В зонах класса А выполняются операции высокого риска, такие как асептическое розлив и открытая первичная упаковка. Чистые помещения класса А должны соответствовать строгим ограничениям по микробному загрязнению, как это определено Приложением 1 GMP ЕС.
Фармацевтическое производство требует строгого соблюдения этих стандартов. Компании должны регулярно проверять состояние своих чистых помещений. Марья предоставляет специализированные линии наполнения флаконов , предварительно наполненных шприцев и картриджей. Компания также предлагает изоляционные системы, предназначенные для асептического производства. Эти решения помогают фармацевтическим производителям соблюдать нормативные требования, сохраняя при этом чистоту продукции.
Помимо электроники и лекарств, чистые помещения защищают пациентов и продукцию во многих других областях. Каждое приложение адаптирует принципы чистых помещений к своим уникальным потребностям.
В операционных больниц используются концепции чистых помещений для предотвращения инфекций в области хирургического вмешательства. Такие стандарты, как ASHRAE 170, определяют требования к фильтрации, воздухообмену и давлению для поддержания чистоты. В операционных поддерживается положительное давление относительно соседних помещений.
Аптеки, производящие рецептуры, также полагаются на чистые помещения. Эти учреждения готовят индивидуальные лекарства для пациентов. Условия чистого помещения предотвращают загрязнение во время приготовления лекарств.
При сборке аэрокосмической продукции используются чистые помещения для защиты чувствительных компонентов. Спутникам и космическим кораблям необходимы площадки для сборки, свободные от частиц. Загрязнение может повредить оптические системы или помешать работе механических частей. В аэрокосмической промышленности для окончательной сборки используются чистые помещения для защиты чувствительных компонентов.
На предприятиях пищевой промышленности применяются принципы чистых помещений для определенных продуктов. Готовые к употреблению блюда и упакованные продукты получают выгоду от контролируемой среды. Эти пространства снижают риск микробного загрязнения. Чистые помещения продлевают срок годности и обеспечивают безопасность потребителей. Биотехнологические исследовательские центры также используют чистые помещения для работы с клеточными культурами и генетических исследований. Эти приложения требуют такого же строгого контроля, как и в фармацевтическом производстве.
Люди являются основным источником загрязнения чистых помещений. Оборудование, рабочие станции и материалы также вносят свой вклад. Это показывает один ключевой момент. Обучение и личная дисциплина являются основой контроля загрязнения. Каждый, кто входит в чистое помещение, должен знать, как его действия влияют на безопасность продукции.
Человеческое тело постоянно выделяет частицы. Чешуйки кожи, волосы и капли дыхания увеличивают количество частиц. Тип одежды существенно влияет на уровень выбросов частиц.
Человек в уличной одежде каждую минуту выделяет множество частиц. Одежда для чистых помещений значительно сокращает это число. Даже в правильном комбинезоне движение порождает частицы. Медленная ходьба высвобождает много частиц, а быстрая ходьба — еще больше.
Каждую минуту тело теряет тысячи клеток кожи. Каждая клетка может загрязнять чувствительные продукты. Волосы выпадают целый день. При дыхании и чихании выделяются капли, переносящие бактерии. Эти частицы могут испортить целые партии лекарств.
Люди являются основным источником частиц. Оборудование, рабочие станции и материалы также вносят свой вклад. Это показывает, что поведение человека определяет, насколько чистым будет оставаться чистое помещение. Компании должны хорошо обучать персонал, чтобы контролировать риски в их источнике.
Строгие меры по ношению одежды исключают частицы, которые приносят люди. На каждом предприятии действуют свои собственные правила ношения одежды, основанные на его классе ISO. Эти правила касаются того, что надеть и как вести себя внутри. Условия труда на предприятии требуют пристального внимания к этим правилам.
Персонал должен следовать установленному порядку при надевании защитного снаряжения. Обычный заказ начинается с прически и бороды. Далее идет комбинезон или халат. Затем бахилы и, наконец, перчатки. Каждый слой покрывает предыдущий, предотвращая вылет частиц.
Материалы одежды важны для поддержания чистоты. Безворсовые ткани улавливают частицы, не оставляя волокон. Тайвек и полиэстер хорошо подходят для большинства случаев применения. Чистые помещения должны быть полностью закрыты капюшонами, масками и дополнительными перчатками. Каждый шов и застежка должны блокировать выброс частиц.
Движение внутри чистого помещения должно быть медленным и равномерным. Быстрые движения поднимают частицы с пола и одежды. Персоналу следует избегать прикосновений к поверхностям без необходимости. Бег или быстрая ходьба высвобождают больше частиц, чем медленная ходьба.
Маски должны закрывать рот и нос во время разговора. Покровы для бороды должны скрывать растительность на лице. Бумаге, косметике и личной электронике не место в стерильной зоне. Чиханье или кашель могут привести к выделению тысяч капель. Персоналу с симптомами простуды следует держаться подальше от учреждения.
Личная гигиена начинается перед входом в раздевалку. Персонал должен снять все украшения, часы и макияж. Ногти должны оставаться короткими и чистыми. Мытье рук следует строгим правилам. Эти привычки формируют дисциплину, необходимую для работы в чистых помещениях.
В чистых помещениях сочетаются фильтрация воздуха, контролируемый поток воздуха и человеческая дисциплина. Выбор типа установки зависит от области применения и конкретных требований. Поддержание условий в чистых помещениях требует постоянной сертификации и строгого технического обслуживания. Строгие протоколы контролируют загрязнение и защищают качество и чистоту. Эти элементы обеспечивают безопасность продукции и надежность процесса.
Технологии чистых помещений способствуют прогрессу в здравоохранении и производстве. Растущий спрос на стерильную продукцию стимулирует инновации. Сотрудничество с опытными поставщиками услуг, такими как Марья, помогает учреждениям соответствовать нормативным стандартам . Их опыт поддерживает соблюдение требований и эффективность. Будущее обещает дальнейшее улучшение работы чистых помещений. Новые материалы и более интеллектуальные системы еще больше снизят риски загрязнения. Эти прорывы обеспечат прогресс в медицине и электронике.
В чистых помещениях ISO 5 допускается содержание только 3520 частиц размером 0,5 мкм на кубический метр. Помещения ISO 7 допускают содержание 352 000 частиц одного размера. ISO 5 подходит для операций асептического розлива . ISO 7 работает для прилегающих территорий. Меньшие цифры означают более строгий контроль и более чистый воздух.
Сертификация чистых помещений обычно проводится каждые 6–12 месяцев. В учреждениях, выполняющих критические асептические операции, тестирование проводится чаще. Регулирующие органы могут потребовать конкретные графики. Регулярные испытания позволяют проверить количество частиц, скорость воздушного потока и перепад давления. Компании должны следовать своим протоколам качества и местным нормам, чтобы определить правильный интервал.
Каждую минуту люди теряют множество клеток кожи и частиц волос. Уличная одежда выделяет много частиц при обычном движении. Даже одежда для чистых помещений выделяет много частиц во время движения. Правильная одежда и медленные, осознанные движения значительно снижают этот риск.
Положительное давление выталкивает воздух наружу из чистого помещения. Этот воздушный поток предотвращает попадание частиц через двери или щели. Рекомендуемый перепад давления составляет 10–15 Паскалей. В более чистых помещениях сохраняется более высокое давление, чем в соседних помещениях. Этот каскад давления предотвращает попадание загрязнений в критические зоны.
Чистые помещения с мягкими стенами стоят примерно 8–12 долларов за квадратный фут для основных применений класса 8 по ISO. Стоимость чистых помещений с твердыми стенами варьируется от 15 до 25 долларов за квадратный фут. Более высокие классы классификации увеличивают затраты из-за улучшенной фильтрации и герметизации. Системы отопления, вентиляции и кондиционирования воздуха и фильтрации часто составляют 35–55% от общих затрат на строительство для обеспечения соответствия стандарту ISO 7 и более чистых помещений.
Фармацевтические чистые помещения должны соответствовать стандартам GMP и классификации ISO 14644-1. В зонах класса А требуется однонаправленный поток воздуха без роста микробов. Температура обычно колеблется от 15°C до 25°C. Влажность держится в пределах 30–60%. Регулярный мониторинг и валидация обеспечивают соответствие нормативным стандартам.
В модульных чистых помещениях используются сборные панели, которые собираются за дни, а не за месяцы. Эти структуры могут перемещаться или расширяться по мере изменения потребностей. Традиционные постройки требуют капитального ремонта для внесения изменений. Модульные системы легко интегрируются в существующие объекты. Такая гибкость делает их привлекательными для растущих фармацевтических предприятий.
