Как работает линия наполнения и запечатывания ампул, шаг за шагом

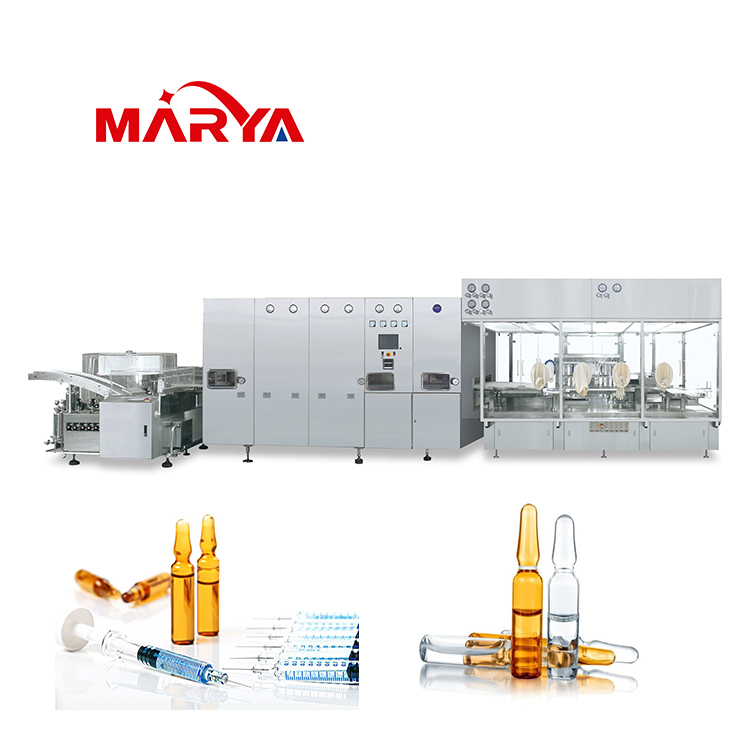

Линия наполнения и запечатывания ампул представляет собой комплексную фармацевтическую производственную систему, предназначенную для мытья, стерилизации, наполнения и запечатывания ампул в контролируемых производственных условиях.

Типичная линия по производству стеклянных ампул включает в себя:

Промывка ампул → Стерилизация и депирогенизация → Асептическое заполнение → Промывка азотом (при необходимости) → Пламенная герметизация → Проверка

Для стерильного фармацевтического производства эти процессы должны работать вместе как контролируемая система. Поэтому конфигурацию оборудования, производственную мощность, метод наполнения, барьерную технологию и требования к валидации следует рассматривать вместе, а не выбирать каждую машину отдельно.

Shanghai Marya предоставляет фармацевтическое оборудование для наполнения и комплексные фармацевтические инженерные решения, включая линии наполнения и запечатывания ампул.

В этом руководстве объясняется, как работает линия наполнения и запечатывания ампул, основное используемое оборудование, критические параметры процесса, распространенные проблемы и что следует учитывать при выборе производственной линии.

Что такое линия наполнения и запечатывания ампул?

Линия наполнения и запечатывания ампул предназначена для обработки стеклянных ампул, содержащих стерильные жидкие фармацевтические препараты.

В зависимости от конфигурации производства комплектная линия может включать в себя:

• Система загрузки ампул

• Ультразвуковая стиральная машина

• Туннель для стерилизации и депирогенизации

• Машина для наполнения и запечатывания ампул

• Система промывки азотом

• Инспекционное оборудование

• Этикетировочное и последующее упаковочное оборудование

Цель состоит не в том, чтобы просто залить жидкость в ампулу.

Весь процесс должен контролировать:

Чистота контейнера + Стерильность + Точность наполнения + Качество герметизации + Риск загрязнения

Для стерильных продуктов, изготовленных в асептических условиях, открытые стерильные контейнеры и продукты должны быть защищены посредством надлежащего контроля условий обработки. Руководство FDA по стерильным лекарственным препаратам, производимым путем асептической обработки, содержит рекомендации, охватывающие такие области, как проектирование чистых помещений, проектирование процессов, мониторинг окружающей среды, стерилизация и асептическая обработка.

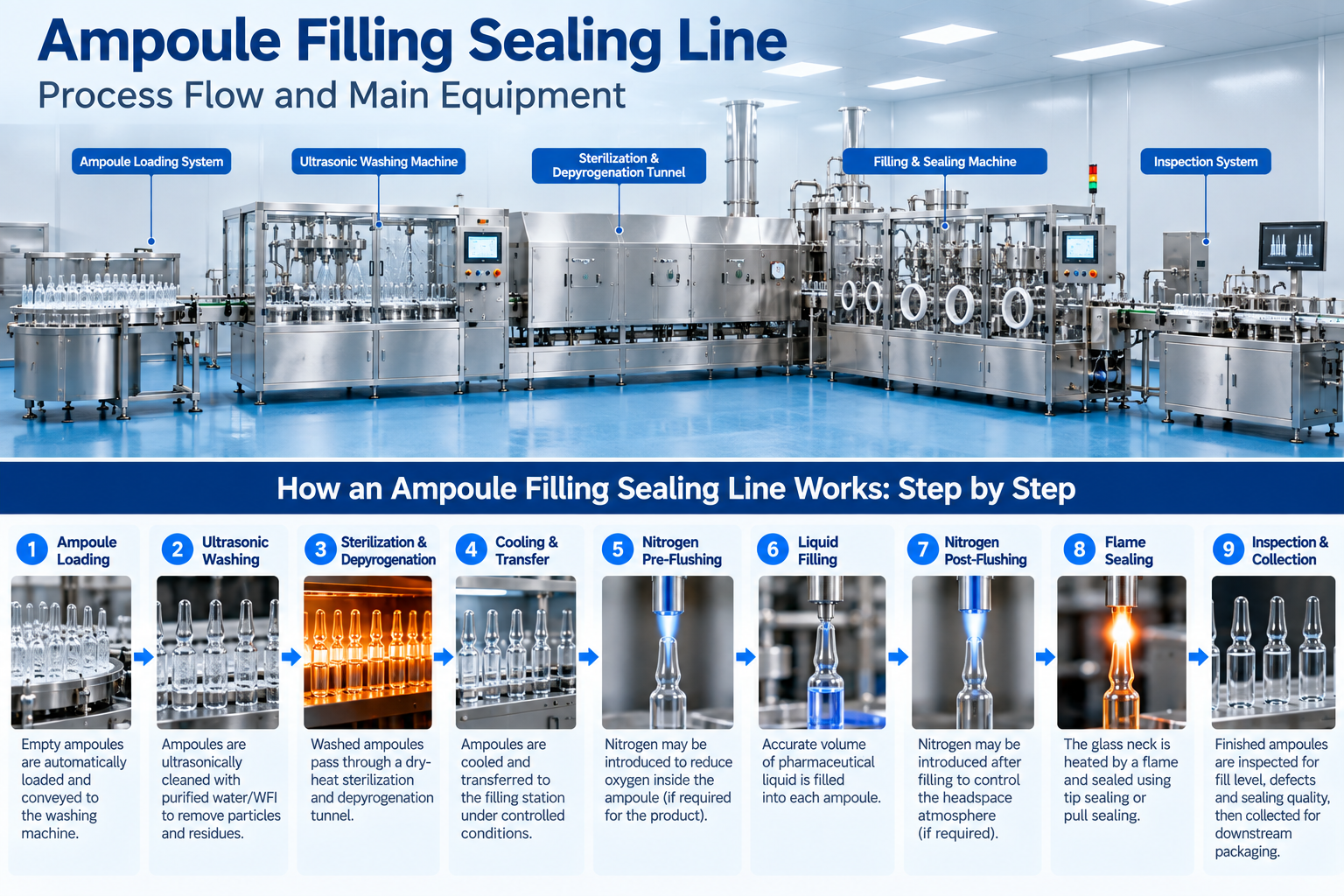

Обзор линии наполнения и запечатывания ампул

Типичный процесс производства стеклянных ампул следующий:

Пустые ампулы

↓

Ультразвуковая мойка

↓

Промывка водой для инъекций

↓

Стерилизация и депирогенизация

↓

Охлаждение

↓

Асептический трансфер

↓

Предварительная промывка азотом — если требуется

↓

Жидкостное заполнение

↓

Последующая промывка азотом — если требуется

↓

Пламенная герметизация

↓

Инспекция

↓

Готовые ампулы

Точная конфигурация зависит от фармацевтического продукта, спецификации ампулы, производственной мощности и производственных требований.

Как работает линия наполнения и запечатывания ампул?

Шаг 1: Загрузка ампул

Пустые стеклянные ампулы поступают на производственную линию через систему загрузки и транспортировки.

Система подачи непрерывно перемещает контейнеры в стиральную машину, сохраняя при этом стабильную ориентацию и сводя к минимуму удары стекла о стекло.

Важные факторы включают в себя:

• Размеры ампулы

• Скорость подачи

• Синхронизация конвейера

• Стабильность контейнера

Правильное обращение на этом этапе помогает уменьшить количество поломок в дальнейшем.

Шаг 2: Ультразвуковая мойка

Перед началом стерильного наполнения ампулы необходимо тщательно очистить.

Типичная ампульная стиральная машина может сочетать в себе:

Ультразвуковая очистка + внутренняя промывка + внешняя промывка + продувка сжатым воздухом

Целью является удаление частиц и остатков как с внутренних, так и с внешних поверхностей.

В зависимости от конструкции линии в последовательности промывки может использоваться очищенная вода и вода для инъекций (WFI).

После мытья ампулы автоматически передаются в стерилизационный туннель.

Шаг 3: Стерилизация и депирогенизация

Ампулы из промытого стекла проходят через туннель сухожаровой стерилизации и депирогенизации.

Типичный туннель содержит:

Зона предварительного нагрева → Зона высокой температуры → Зона охлаждения

Параметры процесса должны быть установлены и проверены для конкретного контейнера и производственного процесса.

В руководствах FDA отмечается, что стеклянные контейнеры, используемые при асептической обработке, могут подвергаться воздействию сухого тепла и что процессы стерилизации требуют соответствующей проверки и контроля.

Туннель также должен обеспечивать контролируемую транспортировку к зоне наполнения, сводя при этом к минимуму риск загрязнения.

Шаг 4: Охлаждение и асептическая передача

После сухожаровой обработки ампулы должны охладиться до температуры, пригодной для наполнения.

Затем они передаются в машину для наполнения и укупорки в контролируемых условиях.

На этом этапе поддержание состояния контроля становится критически важным, поскольку стерилизованные ампулы вскоре будут обнажены во время наполнения.

Поэтому расположение оборудования должно минимизировать:

• Ненужное перемещение контейнеров

• Вмешательство оператора

• Неконтролируемое воздействие

• Задержки трансферов

Шаг 5: Предварительная промывка азотом

Для продуктов, чувствительных к кислороду, линия может включать продувку азотом перед наполнением.

Цель состоит в том, чтобы уменьшить количество кислорода внутри ампулы перед введением фармацевтической жидкости.

Промывка азотом не требуется для каждого состава..

Необходимость этого зависит от:

• Чувствительность продукта

• Формулировка

• Требования к процессу

• Проверенные производственные параметры

Шаг 6: Наполнение ампул

Заправочная станция точно дозирует необходимый объем фармацевтической жидкости в каждую ампулу.

Упрощенная последовательность:

Расположение ампул → Ввод насадки для наполнения → Дозирование → Вывод насадки

В зависимости от оборудования и продукта в системах розлива могут использоваться разные технологии дозирования.

К критическим параметрам относятся:

• Объем заполнения

• Точность заполнения

• Скорость наполнения

• Вязкость продукта

• Положение сопла

• Характеристики пенообразования

Современное оборудование также может включать в себя систему контроля отсутствия ампул и отсутствия наполнения , чтобы уменьшить потери продукта в случае отсутствия контейнера.

Шаг 7: Последующая промывка азотом

При необходимости азот также может быть введен после наполнения и перед герметизацией.

Это может помочь контролировать атмосферу в свободном пространстве для продуктов, требующих защиты от кислорода.

Опять же, использование азота должно основываться на конкретной фармацевтической рецептуре и проверенном процессе, а не применяться автоматически к каждому продукту.

Шаг 8: Запечатывание ампулы

После наполнения ампула сразу же перемещается на станцию ​​запечатывания.

Горлышко стекла нагревается контролируемым пламенем до тех пор, пока стекло не достигнет состояния, необходимого для герметизации.

В зависимости от конструкции машины и ампул на линии могут использоваться:

Уплотнение наконечника

или

Потяните уплотнение

Процесс герметизации должен обеспечивать надежное закрытие, избегая при этом чрезмерного воздействия тепла, деформации стекла или загрязнения продукта.

Шаг 9: Проверка и сбор

После запечатывания готовые ампулы отправляются на проверку и дальнейшую обработку.

Инспекция может оценить:

• Уровень заполнения

• Видимые частицы

• Дефекты стекла

• Дефекты заделки

• Косметические дефекты

В зависимости от заводской конфигурации приемлемые ампулы затем могут быть переведены на маркировку и вторичную упаковку.

Основные машины линии наполнения ампул

Полная линия обычно объединяет несколько машин, а не полагается на один автономный наполнитель.

Параметр	основной функции
Система загрузки ампул	Кормит пустыми ампулами.
Ультразвуковая стиральная машина	Очищает внутренние и внешние поверхности.
Туннель для стерилизации и депирогенизации	Обработка мытых стеклянных ампул.
Машина для наполнения и запечатывания	Дозирует продукт и запечатывает ампулы.
Азотная система	Контролирует свободное пространство там, где это необходимо
Инспекционная система	Выявляет указанные дефекты
Этикетировочная машина	Наносит этикетки на продукцию
Упаковочное оборудование	Занимается вторичной упаковкой

Машины должны быть правильно синхронизированы, чтобы создать стабильный производственный поток.

Интеграция линий становится особенно важной при более высоких скоростях производства, поскольку одна машина может стать узким местом для всего процесса.

Как контролируется точность наполнения ампул?

Точность наполнения напрямую влияет на качество продукции и использование материала.

На производительность наполнения влияют несколько факторов.

Система дозирования

Технология розлива должна соответствовать характеристикам продукта и требуемому объему розлива.

Заправочное сопло

Положение насадки влияет на капание, разбрызгивание, пенообразование и консистенцию наполнения.

Характеристики продукта

Вязкость, температура, поверхностное натяжение и пенообразование могут повлиять на эффективность дозирования.

Скорость машины

Увеличение скорости производства без правильной настройки процесса наполнения может снизить стабильность.

Калибровка

Система наполнения должна быть откалибрована и проверена в соответствии с утвержденными процедурами производителя фармацевтической продукции.

Поэтому при сравнении машин для наполнения ампул покупатели должны оценивать точность наполнения при фактическом продукте и условиях эксплуатации , а не полагаться только на максимальную скорость машины.

Уплотнение кончика против уплотнения вытягивания

Стеклянные ампулы можно запечатывать различными методами огневой сварки.

Уплотнение наконечника

Верхняя часть горлышка ампулы нагревается и закрывается для образования уплотнения.

Он может подходить для конкретных ампул и производственных конфигураций.

Потяните уплотнение

Горлышко нагревается, в то время как часть размягченного стекла механически отделяется, образуя окончательный герметичный контейнер.

Правильный метод зависит от таких факторов, как:

• Дизайн ампулы

• Характеристики стекла

• Размеры шеи

• Конфигурация машины

• Требования к продукту

Качество уплотнения всегда должно оцениваться как часть проверенного производственного процесса.

Как предотвратить загрязнение во время наполнения ампул

Контроль загрязнения является одним из наиболее важных вопросов при производстве стерильных ампул.

Ключевые меры могут включать в себя:

Контролируемая среда

Процесс наполнения должен осуществляться в рамках надлежащим образом спроектированного чистого помещения и стратегии контроля загрязнения.

Минимизация вмешательства оператора

Автоматизация может уменьшить ненужное прямое взаимодействие с открытыми стерильными контейнерами.

Барьерная Технология

В зависимости от проекта можно рассмотреть возможность использования технологии RABS или изолятора для обеспечения большего разделения между асептическим процессом и операторами.

Валидированная очистка и стерилизация

Детали, контактирующие с продуктом, и соответствующие поверхности оборудования требуют определенных процедур очистки и, если применимо, стерилизации.

Экологический мониторинг

Условия окружающей среды должны контролироваться в соответствии с требованиями контроля загрязнения и GMP на предприятии.

Приложение 1 ЕС GMP Европейской комиссии «Производство стерильных лекарственных препаратов» содержит текущие рекомендации по стерильному производству лекарственных препаратов, включая контроль загрязнения, квалификацию чистых помещений, барьерные технологии, асептическую обработку, мониторинг окружающей среды и соответствующие меры контроля.

Ключевые параметры при выборе линии наполнения и запечатывания ампул

Прежде чем приобретать оборудование, четко определите производственные требования.

оборудования	Что необходимо подтвердить
Размер ампулы	Требуемый диапазон контейнеров
Объем заполнения	Требуемый диапазон дозирования
Емкость	Ампул/минута или час
Точность заполнения	Требование к продукту
Продукт	Характеристики и вязкость
Метод заполнения	Подходящая технология дозирования
Промывка азотом	Требуется/Не требуется
Метод уплотнения	Наконечник / тянущее уплотнение
Автоматизация	Автономная или интегрированная линия
Барьерная система	LAF / RABS / Изолятор
Переключение	Требуемые форматы ампул
Инспекция	Ручной/автоматический
Валидация	Требования к документации
Последующий процесс	Проверка/маркировка/упаковка

Не выбирайте линию наполнения ампул, основываясь только на максимальной производительности.

Оборудование должно соответствовать реальному фармацевтическому продукту, контейнеру, процессу, объекту и стратегии валидации..

Валидация линии розлива ампул и рекомендации GMP

Для фармацевтического производства производительность оборудования должна быть подтверждена соответствующей аттестацией и аттестацией.

В зависимости от проекта документация может включать в себя:

Квалификация дизайнера — DQ

Подтверждает, что предлагаемая конструкция оборудования соответствует предполагаемому фармацевтическому процессу и требованиям пользователя.

Квалификация монтажника — IQ

Подтверждает, что оборудование и вспомогательные системы установлены в соответствии с утвержденными требованиями.

Эксплуатационная квалификация — OQ

Демонстрирует, что оборудование работает по назначению в определенных рабочих диапазонах.

Квалификация производительности — PQ

Демонстрирует, что оборудование может стабильно работать в определенных производственных условиях.

Дополнительные соображения могут включать в себя:

• Сертификаты материалов

• Материалы, контактирующие с продуктом

• Чистота поверхности

• Процедуры очистки

• Калибровка

• Записи тревог

• Управление рецептами

• Доступ пользователя

• Пакетные данные

• ТОЛСТЫЙ

• СБ

• Техническая документация

Shanghai Marya заявляет, что объем ее услуг включает FAT, установку/отладку, SAT и поддержку документации за 4 квартал для фармацевтических проектов.

FDA также подчеркивает, что процессы стерилизации и асептики требуют соответствующей проверки и контроля, а не полагаются только на экологическую классификацию.

Распространенные проблемы с наполнением и запечатыванием ампул

Неточное заполнение

Возможные причины включают в себя:

• Неправильные параметры дозирования

• Износ системы наполнения

• Воздух на пути продукта

• Изменение вязкости продукта

• Неправильное положение форсунки

Проверка: параметров наполнения, дозирования компонентов, характеристик продукта, калибровки.

Поломка ампулы

Возможные причины включают в себя:

• Неправильное расположение контейнера

• Плохая транспортная развязка

• Механическое воздействие

• Неправильно заменены детали

• Несоответствующие размеры ампул.

Проверьте: подачу, направляющие, звездочки, синхронизацию транспортировки и характеристики ампул.

Плохое уплотнение

Возможные причины включают в себя:

• Неправильная регулировка пламени.

• Неправильное соотношение газ-воздух

• Вариант горлышка ампулы

• Неправильное вращение

• Неправильные параметры уплотнения

Проверьте: положение горелки, состояние пламени, выравнивание ампулы и настройки герметизации.

Почерневшая шейка ампулы

Это может указывать на неподходящие условия пламени или уплотнения.

Проверьте: регулировку горелки, соотношение газа и воздуха, чистоту горловины, параметры процесса.

Брызги продукта

Возможные факторы включают в себя:

• Слишком высокая скорость наполнения

• Неправильное положение форсунки

• Вспенивание

• Неправильный уровень заполнения

Проверьте: скорость наполнения, высоту сопла, профиль дозирования и характеристики продукта.

Пропавшие ампулы

Современные линии могут включать в себя систему контроля отсутствия ампул без наполнения , поэтому система дозирования не выдает продукт при отсутствии контейнера.

Как автоматизация улучшает линию наполнения ампул

Современные линии розлива ампул могут включать в себя:

Управление ПЛК + ЧМИ + Управление рецептами + Автоматическое обнаружение неисправностей + Отсутствие ампулы без наполнения + Мониторинг процесса

Автоматизация может помочь улучшить согласованность процессов и сократить ненужное ручное вмешательство.

В случае интегрированных линий связь между стиральной машиной, стерилизационным туннелем, разливочной машиной, инспекционным оборудованием и последующим упаковочным оборудованием также помогает поддерживать стабильный производственный поток.

Автоматизация должна поддерживать проверенный процесс, а не просто максимизировать скорость производства.

Как правильно выбрать линию наполнения ампул

Начните с определения фармацевтического процесса, а не с выбора модели машины.

Предоставить поставщику оборудования:

1. Характеристики ампулы

Размер, размеры, тип стекла и чертежи, если таковые имеются.

2. Фармацевтический продукт

Характеристики продукта, вязкость, чувствительность и особые требования к обращению.

3. Заполните объем

Минимальная и максимальная необходимая дозировка.

4. Производственная мощность

Требуется ампул в минуту или в час.

5. Требования к заполнению

Точность и технология дозирования.

6. Требования к уплотнению

Запечатывание наконечника, запечатывание натяжением или другой указанный процесс.

7. Требования к азоту

Требуется ли защита азотом до или после заполнения.

8. Стратегия чистых помещений

Требуемая чистая среда и барьерная технология.

9. Требования валидации

Требуемая документация, поддержка FAT, SAT, DQ, IQ, OQ и PQ.

10. Линейная интеграция

Требуется ли для проекта только разливочная машина или полная:

Мойка → Стерилизация → Наполнение → Уплотнение → Проверка → Линия упаковки

Четкая URS в начале проекта может значительно улучшить выбор оборудования и коммуникацию по проекту.

Shanghai Marya Решения для наполнения ампул

Shanghai Marya поставляет фармацевтическое оборудование, системы чистых помещений и интегрированные фармацевтические инженерные решения.

Для проектов по производству ампул линия может быть сконфигурирована следующим образом:

Стирка ампул

↓

Стерилизация и депирогенизация

↓

Наполнение и герметизация

↓

Инспекция

↓

Вторичная упаковка

Соответствующая конфигурация зависит от фармацевтического продукта, формата ампул, производственной мощности, планировки предприятия, требований к автоматизации и стратегии GMP.

Shanghai Marya также предоставляет проектные услуги, включающие производство оборудования, заводские испытания, монтаж и пуско-наладку, SAT, техническую поддержку и квалификационную документацию.

Фармацевтическим производителям, планирующим новую линию по производству ампул или модернизацию существующего предприятия, определение всего процесса до выбора оборудования может помочь избежать несоответствия производительности отдельных машин.

Часто задаваемые вопросы

Что такое линия наполнения и запечатывания ампул?

Линия наполнения и запечатывания ампул представляет собой интегрированную фармацевтическую производственную систему, используемую для мытья, стерилизации/депирогенизации, наполнения и запечатывания ампул в контролируемых производственных условиях.

Как работает машина для наполнения ампул?

Ампулы размещаются на станции розлива, необходимое количество фармацевтической жидкости дозируется через наполнительные патрубки, а затем контейнеры передаются на станцию ​​запечатывания.

Точный механизм наполнения зависит от оборудования и продукта.

Какие машины необходимы для линии розлива ампул?

Типичная линия включает в себя машину для мойки ампул, туннель для стерилизации и депирогенизации, машину для наполнения и запечатывания, а также инспекционное оборудование.

Этикетировочные и упаковочные машины могут быть добавлены ниже по потоку.

Почему ампулы промывают перед заполнением?

Промывка удаляет частицы и остатки из ампулы перед стерилизацией/депирогенизацией и асептическим наполнением.

Как стерилизуют стеклянные ампулы перед наполнением?

На типичной интегрированной линии по производству стеклянных ампул промытые ампулы проходят через проверенный туннель для стерилизации/депирогенизации сухим жаром, а затем направляются на этап асептического наполнения.

Почему при заполнении ампул используется азот?

Азот можно использовать в фармацевтических продуктах, чувствительных к кислороду, чтобы контролировать атмосферу внутри ампулы.

Это требуется не для каждой рецептуры.

Что такое «без ампулы без наполнения»?

Это функция управления, которая предотвращает выдачу продукта системой наполнения, когда ампула отсутствует в позиции наполнения.

Что является причиной плохой герметизации ампулы?

Возможные причины включают неподходящие настройки пламени, соотношение газа и воздуха, выравнивание ампулы, размеры горлышка, изменение стекла или неправильные параметры герметизации.

В чем разница между запечатыванием кончика и запечатыванием натяжением?

Оба используют тепло для закрытия стеклянной ампулы, но процесс формирования стекла различается.

Соответствующий метод зависит от конструкции ампулы, конфигурации машины и проверенного производственного процесса.

Как выбрать машину для наполнения и запечатывания ампул?

Прежде чем выбирать оборудование, определите размер ампулы, объем наполнения, характеристики продукта, производственную мощность, точность наполнения, метод герметизации, требования к азоту, уровень автоматизации, барьерную технологию, требования к проверке и последующие процессы.

Нужна ли линия розлива ампул RABS или изолятор?

Требуемая барьерная стратегия зависит от продукта, конструкции процесса, стратегии контроля загрязнения, предприятия и применимых требований GMP.

Решение должно быть принято в рамках общей схемы стерильного производства.

Заключение

Линия наполнения и запечатывания ампул работает как скоординированная система фармацевтического производства:

Мойка → Стерилизация и депирогенизация → Асептический розлив → Уплотнение → Проверка

Каждый этап влияет на следующий.

Таким образом, надежность производства ампул зависит не только от скорости наполнения, но также от чистоты контейнера, контроля стерилизации, точности наполнения, качества запечатывания, контроля загрязнения, интеграции оборудования и проверки..

При выборе линии наполнения ампул фармацевтическим производителям следует определить продукт, характеристики ампул, требуемую производительность, процесс наполнения, стратегию чистых помещений, барьерную технологию, требования к валидации и последующее оборудование, прежде чем определять окончательную конфигурацию.

Shanghai Marya предоставляет оборудование для наполнения ампул и комплексные решения для фармацевтического производства, охватывающие выбор оборудования, проектирование, производство, FAT, монтаж, пуско-наладку, SAT и поддержку квалификационной документации.
