Чистые помещения — это контролируемая среда, предназначенная для минимизации содержания частиц в воздухе и других источников загрязнения во время производства, испытаний и исследований. Они широко используются в фармацевтическом производстве, биотехнологиях, производстве медицинского оборудования, электроники и других отраслях, где чистота окружающей среды напрямую влияет на качество продукции.
К основным типам чистых помещений относятся модульные, с твердыми стенами, с мягкими стенами и традиционные чистые помещения из бруса. Их также можно классифицировать в соответствии с уровнями чистоты ISO, требованиями GMP и предполагаемым применением.
Понимание этих различий имеет важное значение при планировании нового помещения с чистыми помещениями или модернизации существующего производственного помещения.
В этом руководстве объясняются различные типы чистых помещений, их классификация, общие области применения и ключевые факторы, которые следует учитывать при выборе чистого помещения для фармацевтического производства.
Оглавление

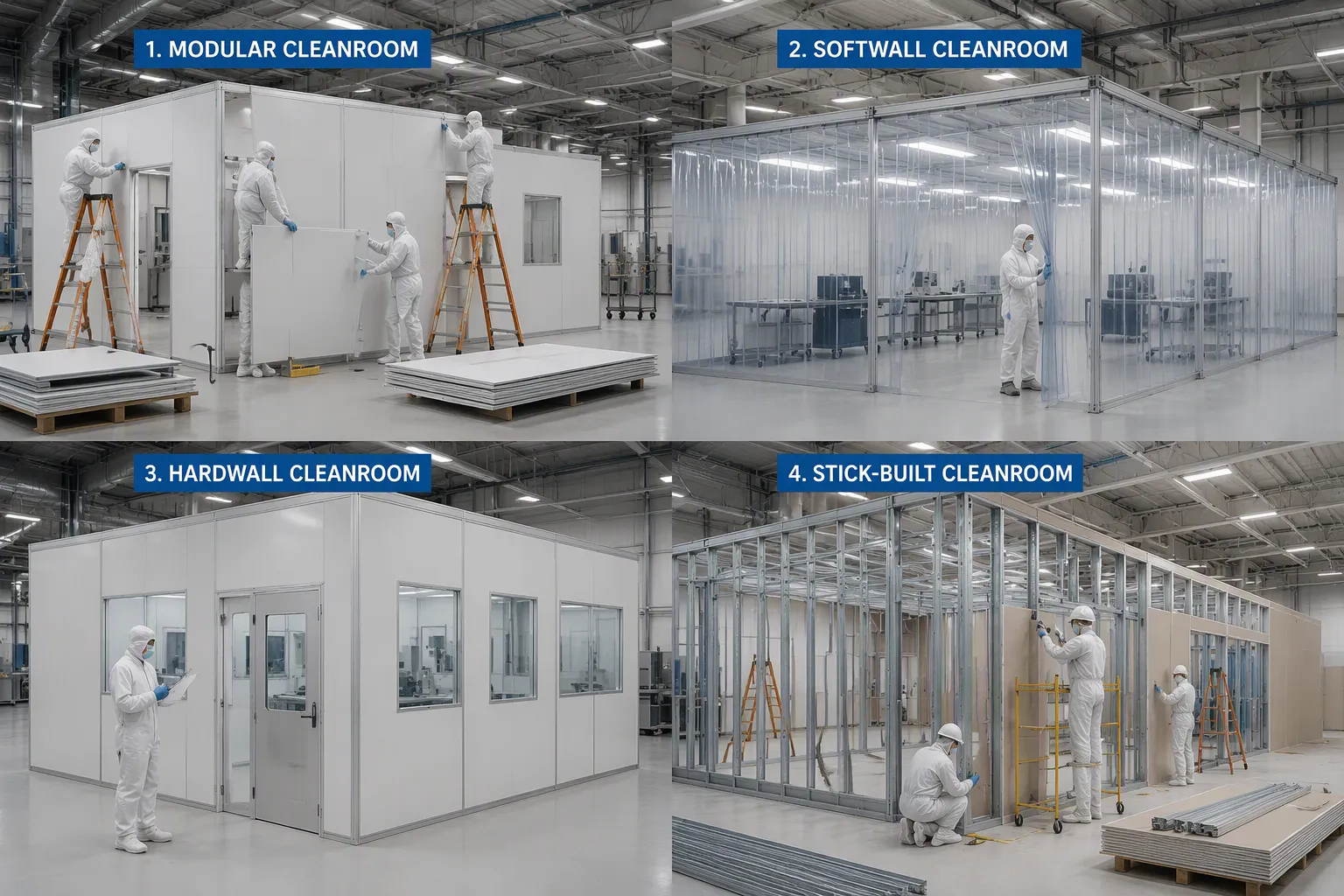

Чистые помещения можно разделить на три основные категории:
По конструкции: модульные, с твердыми стенами, с мягкими стенами и традиционные сборные чистые помещения.
По классификации чистоты: классы ISO 14644-1 и применимые классы чистых помещений GMP.
По применению: чистые помещения в фармацевтической, биотехнологической, медицинской и электронной промышленности.
Эти категории описывают различные характеристики чистого помещения, а не четыре или более взаимоисключающих систем.
Например, в чистом фармацевтическом помещении может использоваться модульная конструкция с жесткими стенками, при этом соблюдаются требуемые условия окружающей среды класса C GMP ЕС.
В следующей таблице представлен обзор распространенных типов чистых помещений.
Тип чистого помещения | Основные характеристики | Типичные применения |
|---|---|---|
Модульное чистое помещение | Сборные панели и адаптируемые планировки | Фармацевтика, биотехнология, медицинское оборудование |
Чистые помещения с твердыми стенами | Жесткие стены и контролируемое разделение окружающей среды | Стерильное производство и контролируемое производство |
Чистые помещения с мягкими стенами | Гибкая завеса с подачей фильтрованного воздуха | Локализованный контроль частиц и некоторые некритические операции |
Чистое помещение, построенное из палок | Постоянное сооружение, интегрированное в здание | Крупные фармацевтические предприятия и комплексные производственные предприятия |
Правильный выбор зависит от риска загрязнения, планировки объекта, эксплуатационных требований, бюджета проекта и планов будущего расширения.
Строительство чистых помещений влияет на контроль окружающей среды, гибкость установки, доступность обслуживания и долгосрочные эксплуатационные расходы.
Модульные чистые помещения собираются из готовых стеновых панелей, потолочных систем, дверей и других компонентов.
В отличие от традиционной конструкции, модульные системы разработаны на основе стандартизированных или индивидуальных компонентов, которые могут упростить установку и будущие модификации.
Ключевые преимущества:
Гибкие макеты для меняющихся производственных требований.
Потенциально более короткие сроки установки на месте.
Более простая интеграция выбранного оборудования для чистых помещений.
Возможности расширения или реконфигурации.
Гладкие, легко очищаемые поверхности при выборе подходящих материалов.
Модульную конструкцию часто рассматривают для фармацевтических производств, биотехнологических лабораторий и производства медицинского оборудования.
Однако график установки и стоимость проекта зависят от размера помещения, сложности системы отопления, вентиляции и кондиционирования, интеграции инженерных сетей, квалификационных требований и условий на объекте.
Для фармацевтических проектов модульные чистые помещения по-прежнему должны соответствовать всем применимым требованиям к контролю загрязнения и проектированию GMP.
В чистых помещениях с твердыми стенами используются жесткие стеновые панели для создания закрытой и контролируемой среды.
Они могут включать в себя системы фильтрации воздуха, контроля давления, системы доступа персонала и очищаемую внутреннюю отделку.
Конструкция из твердых стен особенно полезна там, где важны надежное разделение окружающей среды и контролируемое перемещение персонала или материалов.
Типичные области применения включают фармацевтические производственные помещения, зоны поддержки асептического производства, производство медицинского оборудования и биотехнологические предприятия.
Системы жестких стенок могут быть построены с использованием модульных панелей или традиционных методов строительства. Таким образом, чистое помещение с твердыми стенами также может быть модульным чистым помещением.
В чистых помещениях с мягкими стенами используются гибкие завесы, подвешенные к несущей раме, часто в сочетании с вентиляторными фильтрами для обеспечения локализованного чистого воздуха.
Их часто выбирают там, где важна гибкость и относительно простая установка.
Потенциальные преимущества включают в себя:
Гибкая конфигурация корпуса.
Более простой переезд, чем многие постоянные конструкции чистых помещений.
Локализованный контроль частиц.
Сокращение структурных работ для выбранных приложений.
Однако гибкие завесы могут затруднить точный контроль давления и разделение окружающей среды.
Чистые помещения с мягкими стенами не ограничиваются одним классом ISO. Их достижимая чистота зависит от конструкции воздушного потока, фильтрации, условий корпуса, окружающей среды и проверенных измерений частиц.
Для фармацевтических применений, связанных со значительным риском микробного загрязнения, может потребоваться более надежное разделение окружающей среды.
Чистые помещения, построенные из бруса, строятся как постоянные строительные помещения с использованием традиционных методов на месте.
Их часто выбирают для крупных или сложных объектов, где планировка чистых помещений должна быть тесно интегрирована со структурой здания и инженерными коммуникациями.
Этот подход может поддерживать:
Индивидуальные размеры помещения.
Комплексные инженерные и инженерные коммуникации.
Постоянные производственные макеты.
Интеграция с существующими промышленными зданиями.
Однако обычное строительство может включать более обширные работы на месте и может быть менее гибким, когда в будущем потребуются серьезные изменения планировки.
Помимо физической конструкции, чистые помещения классифицируются в соответствии с требованиями к экологической чистоте.
Двумя важными стандартами для фармацевтических предприятий являются требования ISO 14644-1 и фармацевтические требования GMP.
ISO 14644-1 классифицирует чистоту воздуха на основе концентрации частиц в воздухе определенного размера.
Стандарт определяет классы ISO 1–9, причем более низкие номера классов представляют собой более строгие пределы концентрации частиц.
Для фармацевтических и связанных с ними производственных применений обычно обсуждаются классы ISO 5, 7 и 8.
Класс ИСО | Максимум частиц ≥0,5 мкм/м³ | Пример приложения |
|---|---|---|
ИСО 5 | 3520 | Критически важные зоны чистого воздуха и отдельные области асептической обработки |
ИСО 6 | 35 200 | Определенные контролируемые производственные и лабораторные условия |
ИСО 7 | 352 000 | Контролируемые производственные помещения и вспомогательная среда |
ИСО 8 | 3 520 000 | Менее строго контролируемые производственные площади |
Примеры иллюстративны. Выбор класса ISO должен основываться на технологических требованиях и соответствующей квалификации.
Классификация ISO оценивает переносимые по воздуху нежизнеспособные частицы. Он не устанавливает независимо пределы микробного загрязнения и не демонстрирует полного соответствия фармацевтическим стандартам GMP.
Официальная ссылка: ISO 14644-1:2015..
Для стерильного фармацевтического производства в соответствии с Приложением 1 GMP ЕС чистые помещения классифицируются по классам A, B, C и D.
Каждая марка соответствует различным требованиям по контролю загрязнения и производственным операциям.
GMP-класс | Типичное фармацевтическое применение |
|---|---|
Оценка А | Критические зоны асептической обработки, включая открытый стерильный розлив продукции |
Оценка Б | Фоновая среда для традиционных асептических операций класса А |
Оценка С | Менее критичное стерильное производство и отдельные подготовительные мероприятия |
Оценка Д | Поддержка операций подготовки и обработки компонентов |
Фактические требования к сорту зависят от производственного процесса, стратегии стерилизации, барьерных технологий и оценки риска загрязнения.
Чистое помещение GMP должно также включать соответствующий микробиологический контроль, практику работы персонала, мониторинг окружающей среды и процедуры квалификации.
Подробное сравнение этих стандартов можно найти в нашем руководстве: В чем разница между классификациями чистых помещений ISO и GMP?.
Официальная ссылка: Приложение 1 GMP ЕС – Производство стерильных лекарственных средств..
Федеральный стандарт 209E был более ранней системой классификации чистых помещений в США, которая была отменена в 2001 году и заменена стандартами ISO 14644.
В некоторых старых инженерных документах до сих пор используются такие термины, как «Класс 100» или «Класс 10 000».
Исторический класс FS209E | Общий эквивалент ISO |
|---|---|
Класс 100 | ИСО 5 |
Класс 1000 | ИСО 6 |
Класс 10 000 | ИСО 7 |
Класс 100 000 | ИСО 8 |
Эти сравнения полезны при анализе исторических спецификаций, но в новых проектах следует использовать применимые текущие стандарты.
В разных отраслях существуют разные риски загрязнения, производственные процессы и экологические требования.
Проектирование чистых помещений должно отражать реальную производственную деятельность, а не выбирать только классификацию ISO.
Фармацевтические чистые помещения предназначены для контроля рисков загрязнения при производстве лекарств.
Области применения могут включать стерильное розлив, приготовление фармацевтических препаратов, обработку компонентов и отдельные операции по упаковке.
Проект фармацевтической чистой комнаты может потребовать:
Системы фильтрации HVAC и HEPA.
Подходящий контроль воздушного потока и давления в помещении.
Гладкие, легко очищаемые системы стен и потолков.
Шлюзы для персонала и материалов.
Положения по экологическому мониторингу.
Интеграция с фармацевтическим технологическим оборудованием.
Стерильные фармацевтические предприятия также требуют мер контроля загрязнения, соответствующих производственному процессу и применимой системе GMP.
Shanghai Marya предоставляет проекты чистых фармацевтических помещений , которые сочетают в себе инженерное проектирование, строительство чистых помещений и интеграцию оборудования.
Биотехнологическим предприятиям может потребоваться контролируемая среда для культивирования клеток, биообработки и других чувствительных операций.
При проектировании следует учитывать риски микробного загрязнения, защиту персонала, локализацию процесса, перемещение материалов и совместимость оборудования.
В зависимости от процесса биотехнологическому предприятию может потребоваться защита продукта положительным давлением, сдерживание отрицательного давления или комбинация контролируемых зон.
Соответствующий подход должен быть установлен посредством оценки рисков конкретного процесса.
Чистые помещения для медицинского оборудования помогают контролировать загрязнение во время производства и упаковки.
Их требования к чистоте различаются в зависимости от типа устройства, производственного процесса и риска, связанного с продуктом.
В некоторых операциях используются среды ISO класса 7 или ISO 8, но это не универсальные требования для всех медицинских устройств.
При проектировании объекта следует учитывать перенос материала, образование твердых частиц, чистоту поверхности и обращение с продукцией.
Производство электроники и полупроводников может потребовать очень строгого контроля частиц, поскольку микроскопические загрязнения могут повлиять на чувствительные компоненты.
В некоторых передовых процессах используются более чистые классы ISO, чем те, которые обычно встречаются в фармацевтическом производстве.
Хотя эти предприятия используют те же принципы фильтрации и контроля окружающей среды, что и чистые фармацевтические помещения, их приоритеты загрязнения и технические требования могут значительно отличаться.
Выбор чистого помещения следует начинать с производственных требований, а не с строительных предпочтений.
Особенно важны следующие факторы.
Определите, какие продукты будут производиться и какие операции подвергают продукты или компоненты загрязнению.
Например, традиционный асептический розлив требует иного подхода к контролю загрязнения, чем многие нестерильные производственные операции.
Выберите применимую классификацию чистоты и нормативную базу.
Для стерильных фармацевтических процессов это может включать Приложение 1 GMP ЕС, стандарты ISO 14644 и соответствующие местные нормативные требования.
Разные зоны внутри одного объекта могут требовать разных экологических классификаций.
Подумайте, какая конструкция лучше всего подходит для производственной схемы: модульная, твердостенная или традиционная.
Важные факторы включают доступное пространство, доступ для технического обслуживания, будущее расширение, подключение к инженерным сетям, а также перемещение персонала и материалов.
Оцените фильтрацию, структуру воздушного потока, перепад давления, температуру, влажность и другие условия окружающей среды, характерные для конкретного процесса.
Производительность чистых помещений зависит от всей системы контроля окружающей среды, а не просто от конструкции стен.
При проектировании чистых помещений следует учитывать ввод в эксплуатацию, квалификацию, мониторинг окружающей среды, очистку и текущее обслуживание.
До начала строительства следует предусмотреть доступ для тестирования фильтров, обслуживания оборудования и мониторинга.
Фармацевтическое чистое помещение представляет собой интегрированную систему, состоящую из структуры объекта, средств контроля окружающей среды и вспомогательного оборудования.
Поверхности чистых помещений должны быть спроектированы таким образом, чтобы свести к минимуму образование частиц и облегчить эффективную очистку.
Соответствующие материалы следует выбирать с учетом их долговечности, возможности очистки и совместимости с предполагаемыми чистящими и дезинфицирующими средствами.
Marya предлагает материалы для чистых помещений для проектов с контролируемой средой.
Системы отопления, вентиляции и кондиционирования воздуха и фильтрации помогают поддерживать необходимую чистоту частиц в воздухе и условия окружающей среды.
Их проектирование должно основываться на технологических нагрузках, занятости персонала, конфигурации помещения, рисках загрязнения и квалификационных требованиях.
Шлюзы для персонала, системы транспортировки материалов и другие средства контроля доступа помогают свести к минимуму загрязнение соседних производственных зон.
Изучите Marya оборудование для чистых помещений для поддержки контролируемых производственных сред.
Некоторые фармацевтические предприятия получают выгоду от барьерных технологий, которые отделяют критически важные процессы от прямого воздействия на оператора.
Например, при необходимости стерильные изоляторы могут быть включены в асептические производственные системы.
Их использование должно быть подкреплено соответствующей конструкцией, квалификацией, эксплуатационными процедурами и мерами по контролю загрязнения.
Выбор подходящего чистого помещения — это нечто большее, чем просто выбор системы стен или классификации ISO.
Успешный проект чистого фармацевтического помещения должен включать в себя проектирование объекта, систему отопления, вентиляции и кондиционирования воздуха, производственное оборудование, контроль загрязнения и вопросы квалификации.
Shanghai Marya предоставляет решения для чистых помещений для нужд фармацевтического производства.
Наши услуги включают планирование проектов чистых помещений, инженерное проектирование, интеграцию оборудования, поддержку при установке и сопутствующие технические услуги.
Независимо от того, разрабатываете ли вы новый фармацевтический завод или модернизируете существующее чистое помещение, наша команда может помочь оценить подходящие конфигурации с учетом вашего производственного процесса и требований объекта.
Свяжитесь с Marya, чтобы обсудить проект чистого помещения и найти подходящее инженерное решение.
Распространенные типы конструкций включают модульные, твердые, мягкие стены и традиционные чистые помещения из бруса. Эти категории могут пересекаться, поскольку в модульных системах также могут использоваться жесткие стеновые панели.
В чистых помещениях с твердыми стенами используются жесткие корпуса, которые обычно обеспечивают лучшее разделение окружающей среды и поддерживают более контролируемые условия давления. В чистых помещениях с мягкими стенами используются гибкие завесы, и их часто выбирают для локализованного контроля частиц или для адаптируемых установок.
На фармацевтических предприятиях часто используются закрытые, легко очищаемые системы чистых помещений или модульные системы чистых помещений. Соответствующая конструкция зависит от производственного процесса, требований GMP, рисков загрязнения и компоновки оборудования.
Да. Модульная конструкция чистых помещений может использоваться на объектах, контролируемых GMP, если ее конструкция, материалы, экологические характеристики, квалификация и рабочие процедуры соответствуют применимым требованиям.
Нет. Типы чистых помещений обычно описывают конструкцию или применение, тогда как классы ISO определяют чистоту частиц в воздухе. Например, модульное чистое помещение может быть спроектировано и сертифицировано в соответствии с различными классификациями ISO.
При размере частиц ≥0,5 мкм ISO 5 допускает до 3520 частиц/м³, а ISO 7 допускает до 352 000 частиц/м³. Соответствующая классификация зависит от процесса и применимых требований.
Затраты зависят от площади помещения, метода строительства, требуемой степени чистоты, сложности системы вентиляции и кондиционирования, интеграции оборудования, автоматизации и квалификационных требований. Для надежного составления бюджета необходима оценка конкретного проекта.
Чистые помещения можно классифицировать по конструкции, уровню чистоты и применению. Модульные, твердые, мягкие и традиционные чистые помещения предлагают различные преимущества, а классификации ISO и GMP устанавливают экологические требования.
Для фармацевтического производства наиболее подходящим чистым помещением не обязательно является помещение самого высокого класса чистоты. Это система, которая обеспечивает соответствующий контроль загрязнения для предполагаемого производственного процесса.
Учитывая конструкцию, воздушный поток, интеграцию оборудования и требования GMP, производители могут создавать чистые помещения, которые поддерживают качество продукции и эффективное производство.
