Системы чистых помещений необходимы в широком спектре промышленных, фармацевтических и исследовательских приложений, где поддержание окружающей среды без загрязнений имеет решающее значение. Эти контролируемые среды предназначены для минимизации присутствия переносимых по воздуху частиц, микроорганизмов и других загрязнений, обеспечивая высокую точность операций и соблюдение строгих стандартов качества. Роль систем HVAC (отопления, вентиляции и кондиционирования воздуха) в поддержании этих контролируемых сред невозможно переоценить. Системы HVAC являются неотъемлемой частью регулирования температуры, влажности и воздушного потока, тем самым поддерживая общую функциональность и эффективность операций в чистых помещениях. В этой статье мы углубимся в тонкости мониторинга систем чистых помещений и интеграции систем отопления, вентиляции и кондиционирования, изучая их значение, ключевые компоненты и лучшие практики.
Мониторинг системы чистых помещений подразумевает непрерывную оценку различных параметров окружающей среды в чистом помещении. Этот процесс жизненно важен для предотвращения загрязнения и обеспечения соответствия международным стандартам, таким как ISO (Международная организация по стандартизации) и FED (Федеральный стандарт 209E). Мониторинг поддерживает безопасность, точность и эффективность работы, предоставляя в режиме реального времени данные об условиях в чистом помещении. Это позволяет оперативно обнаруживать отклонения и своевременно принимать корректирующие меры, тем самым сохраняя целостность чувствительных операций.
Для мониторинга чистых помещений используются различные инструменты и методы:
Оптические счетчики частиц. Эти устройства используют рассеяние света для обнаружения и подсчета частиц в воздухе. Они предоставляют данные в режиме реального времени о концентрации частиц и их распределении по размерам.
Счетчики частиц конденсата: используются для обнаружения ультрамелких частиц, которые могут быть не видны оптическим счетчикам. Они работают за счет увеличения частиц за счет конденсации, что облегчает их обнаружение.
Устройства для отбора проб микробов: к ним относятся отстойники, контактные пластины и активные пробоотборники воздуха. Осадочные пластины представляют собой пассивные пробоотборники, которые собирают переносимые по воздуху микроорганизмы в течение определенного периода времени, а контактные пластины прижимаются к поверхностям для обнаружения микробного загрязнения. В активных пробоотборниках воздуха используются насосы для прокачки воздуха через собирающую среду, захватывая микроорганизмы для анализа.
Анемометры и магнагелические датчики. Анемометры измеряют скорость воздушного потока, обеспечивая единообразие структуры воздушного потока в чистом помещении и соответствие требуемым стандартам. С другой стороны, манометры Magnahelic используются для измерения перепада давления, который имеет решающее значение для поддержания желаемого перепада давления между чистым помещением и окружающей средой.
Цифровые датчики и интегрированные системы мониторинга. В современных чистых помещениях часто используются цифровые датчики, которые обеспечивают непрерывный мониторинг различных параметров окружающей среды в режиме реального времени. Эти датчики интегрированы в централизованные системы мониторинга, которые могут регистрировать данные, генерировать оповещения об отклонениях и предоставлять подробные отчеты о соответствии нормативным требованиям.
Системы HVAC играют ключевую роль в поддержании контролируемой среды в чистом помещении. Они регулируют температуру, влажность и поток воздуха, следя за тем, чтобы эти параметры оставались в заданных пределах. Кроме того, системы HVAC поддерживают положительное и отрицательное давление, что имеет решающее значение для предотвращения проникновения или выхода загрязнений. Фильтры HEPA (высокоэффективный воздух с твердыми частицами) и ULPA (воздух с ультранизким проникновением), встроенные в системы HVAC, эффективно удаляют находящиеся в воздухе частицы, тем самым поддерживая высокое качество воздуха в чистом помещении.
В системах чистых помещений используется несколько типов конфигураций HVAC:
Централизованные системы: эти системы обслуживают несколько чистых помещений и обычно располагаются в центральном механическом помещении. Они обеспечивают последовательный экологический контроль во всех чистых помещениях, но им может не хватать гибкости для удовлетворения конкретных требований отдельных чистых помещений.
Децентрализованные системы: эти системы предназначены для обслуживания отдельных чистых помещений или определенных зон в помещении с чистыми помещениями. Они обеспечивают большую гибкость и могут быть адаптированы к уникальным потребностям каждого чистого помещения. Однако они могут потребовать большего обслуживания и мониторинга по сравнению с централизованными системами.
Конструкции с ламинарным и турбулентным воздушным потоком: системы ламинарного воздушного потока обеспечивают однонаправленный воздушный поток, что сводит к минимуму турбулентность и гарантирует, что частицы будут направлены в сторону от критических областей. Эта конструкция идеально подходит для высокоточных приложений, таких как производство полупроводников и фармацевтическое производство. С другой стороны, системы турбулентного воздушного потока смешивают и рециркулируют воздух, обеспечивая умеренный контроль загрязнения и подходят для менее критических применений.
Соотношение рециркуляции воздуха и притока свежего воздуха. Соотношение рециркуляционного воздуха и притока свежего воздуха является важным фактором при проектировании систем отопления, вентиляции и кондиционирования воздуха. Рециркуляция части воздуха может снизить потребление энергии и поддерживать стабильные условия окружающей среды. Однако определенное количество свежего воздуха необходимо для разбавления загрязняющих веществ и поддержания качества воздуха в помещении.
| Компонент | Функция | Примечания |
|---|---|---|

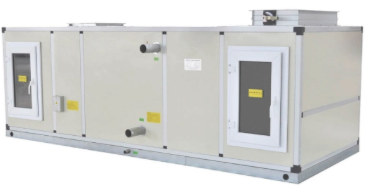

| Приточно-вытяжные установки (AHU) | Контролируйте температуру, влажность и давление воздуха | Возможна интеграция фильтров HEPA/ULPA. |
| Системы воздуховодов | Направляйте и распределяйте поток воздуха | Разработан для минимизации турбулентности. |
| Фильтровентиляционные установки (ФФУ) | Локальный контроль воздушного потока | Используется в модульных чистых помещениях и ECA. |
| Датчики и элементы управления | Постоянный мониторинг и обратная связь | Интеграция с системами управления зданием (BMS) |
В современных чистых помещениях часто используются автоматизированные системы мониторинга окружающей среды, которые в режиме реального времени предоставляют данные о температуре, влажности, давлении и количестве частиц. Эти системы могут генерировать оповещения об отклонениях от установленных пороговых значений, что позволяет оперативно принять корректирующие меры. Возможности регистрации данных гарантируют, что все данные мониторинга записываются и сохраняются для соответствия нормативным требованиям и анализа.
Эффективная интеграция между системами мониторинга и системами HVAC предполагает создание контуров обратной связи, которые позволяют корректировать настройки HVAC на основе данных датчиков в реальном времени. Например, если количество частиц превышает указанные пределы, система HVAC может увеличить скорость воздушного потока или отрегулировать настройки фильтра для восстановления оптимальных условий. Аналогичным образом, если уровень температуры или влажности отклоняется от желаемого диапазона, система HVAC может внести необходимые корректировки для поддержания требуемых условий окружающей среды. Этот автоматизированный механизм обратной связи не только обеспечивает постоянный контроль окружающей среды, но также оптимизирует энергоэффективность, предотвращая чрезмерное кондиционирование.
Приготовление фармацевтических препаратов: В фармацевтическом чистом помещении система HVAC, оснащенная HEPA-фильтрами и мониторингом в реальном времени, гарантировала, что во время приготовления лекарств содержание частиц в воздухе будет ниже установленных пределов. Система мониторинга предоставляла непрерывные данные о количестве частиц, температуре и влажности, что позволяло операторам поддерживать стерильную среду и соблюдать нормативные стандарты.
Чистые помещения ISO 5: В чистом помещении ISO 5, используемом для производства полупроводников, счетчики частиц, интегрированные с системой HVAC, обеспечивают обратную связь в режиме реального времени о концентрации частиц в воздухе. На основе этой обратной связи система HVAC корректировала скорость воздушного потока и настройки фильтров, обеспечивая поддержание в чистом помещении требуемого сверхнизкого уровня частиц. Такая интеграция значительно снизила риск загрязнения и повысила выход продукта.
Постоянный мониторинг частиц и микробных загрязнений в воздухе, а также корректировка настроек системы отопления, вентиляции и кондиционирования воздуха на основе данных в режиме реального времени позволяют системам чистых помещений значительно снизить накопление жизнеспособных и нежизнеспособных частиц. Этот усиленный контроль загрязнения имеет решающее значение для поддержания качества и безопасности продукции в таких отраслях, как фармацевтика, медицинское оборудование и биотехнологии.
Системы HVAC, интегрированные с системами мониторинга, могут оптимизировать потребление энергии, внося корректировки на основе данных об окружающей среде в режиме реального времени. Это позволяет избежать чрезмерного кондиционирования окружающей среды в чистых помещениях, тем самым снижая затраты на электроэнергию и повышая общую эффективность работы.
Постоянный мониторинг и документирование условий окружающей среды гарантируют, что операции в чистых помещениях будут соответствовать стандартам ISO и FED. Это особенно важно для отраслей, которые подлежат строгому надзору со стороны регулирующих органов, таких как фармацевтика и производство медицинского оборудования. Соблюдение этих стандартов помогает избежать отзывов продукции, штрафных санкций и ущерба репутации компании.
Эффективный мониторинг и интеграция HVAC могут привести к значительной экономии средств за счет сокращения времени простоя и затрат на техническое обслуживание. Раннее обнаружение экологических отклонений позволяет своевременно принять корректирующие меры, предотвращая повреждение оборудования и остановки технологических процессов. Кроме того, оптимизация настроек HVAC на основе данных в реальном времени может продлить срок службы фильтров и других компонентов HVAC, что еще больше снижает эксплуатационные расходы.
Будущее мониторинга чистых помещений и интеграции систем отопления, вентиляции и кондиционирования воздуха, скорее всего, будет определяться развитием технологий и растущими нормативными требованиями. Некоторые новые тенденции включают в себя:
Умные чистые помещения с датчиками с поддержкой Интернета вещей. Интернет вещей (IoT) производит революцию в мониторинге чистых помещений, позволяя использовать интеллектуальные датчики, которые в режиме реального времени предоставляют данные об условиях окружающей среды. Эти датчики можно интегрировать с системами HVAC для создания высокоэффективных и быстродействующих чистых помещений.
Прогнозирующий мониторинг на основе искусственного интеллекта. Алгоритмы искусственного интеллекта (ИИ) и машинного обучения могут анализировать данные мониторинга, чтобы прогнозировать потенциальные отклонения и риски загрязнения. Это позволяет проводить профилактическое обслуживание и настройку, дополнительно улучшая контроль загрязнения и эффективность работы.
Энергоэффективные конструкции систем отопления, вентиляции и кондиционирования с адаптивным управлением. Будущие системы отопления, вентиляции и кондиционирования воздуха, скорее всего, будут включать в себя передовые механизмы адаптивного управления, которые оптимизируют потребление энергии на основе данных об окружающей среде в режиме реального времени. Это не только повысит энергоэффективность, но и снизит эксплуатационные расходы.
Интеграция с программным обеспечением для управления объектом. Мониторинг чистых помещений и системы HVAC все чаще интегрируются с программным обеспечением для управления объектом, что обеспечивает комплексный контроль и управление всеми операциями, связанными с объектом. Такая интеграция облегчает профилактическое обслуживание, оптимизацию ресурсов и повышение общей производительности предприятия.
Частота мониторинга зависит от конкретной классификации чистого помещения по ISO и критичности проводимых операций. В целом рекомендуется постоянный мониторинг критических параметров, таких как содержание частиц в воздухе, температура и влажность. Для менее критических параметров может быть достаточным периодический мониторинг. ISO 14644-1 содержит рекомендации по частоте контроля различных классов чистоты.
Хотя системы HVAC играют решающую роль в поддержании стандартов чистых помещений, они не могут достичь оптимальной производительности без интегрированного мониторинга. Мониторинг предоставляет в режиме реального времени данные об условиях окружающей среды, что позволяет своевременно корректировать настройки HVAC и гарантировать, что чистое помещение постоянно соответствует требуемым стандартам. Без мониторинга системы отопления, вентиляции и кондиционирования воздуха не смогут оперативно обнаруживать и устранять отклонения, что приводит к потенциальным рискам загрязнения.
Отказ систем мониторинга может иметь серьезные последствия, включая повышенный риск загрязнения, отзыв продукции и несоблюдение нормативных требований. Чтобы снизить эти риски, важно иметь стратегии резервного копирования и избыточность, особенно в средах с высоким уровнем риска. Это может включать установку дублирующего оборудования для мониторинга, внедрение протоколов ручного мониторинга и наличие плана быстрого реагирования для корректирующих действий.
Интеграция систем мониторинга и HVAC повышает эффективность за счет создания автоматизированных контуров обратной связи. Настройки HVAC можно регулировать в режиме реального времени в зависимости от количества частиц, влажности и изменений давления, обеспечивая оптимальные условия окружающей среды. Это не только улучшает контроль загрязнения, но также оптимизирует потребление энергии и снижает затраты на техническое обслуживание.
В заключение отметим, что интеграция систем мониторинга чистых помещений и систем отопления, вентиляции и кондиционирования воздуха необходима для поддержания контроля загрязнения, обеспечения соответствия нормативным требованиям и оптимизации операционной эффективности. Постоянно отслеживая ключевые параметры окружающей среды и регулируя настройки HVAC на основе данных в реальном времени, операторы чистых помещений могут создавать высококонтролируемые среды, которые поддерживают высокоточные операции и защищают чувствительные продукты и процессы. Поскольку технологии продолжают развиваться, будущее мониторинга чистых помещений и интеграции систем отопления, вентиляции и кондиционирования обещает еще большую эффективность, безопасность и надежность.
Предприятиям, желающим внедрить или модернизировать свои системы для чистых помещений, настоятельно рекомендуется проконсультироваться с опытными экспертами по решениям для чистых помещений, чтобы обеспечить оптимальную конструкцию, интеграцию и производительность. Shanghai Marya, , ведущий поставщик систем для чистых помещений, предлагает комплексные решения, охватывающие консалтинг, проектирование, строительство и монтаж чистых помещений. Имея более чем 20-летний опыт работы в отрасли, команда профессиональных инженеров и техников Marya может предложить индивидуальные решения, отвечающие конкретным потребностям вашего производства.
